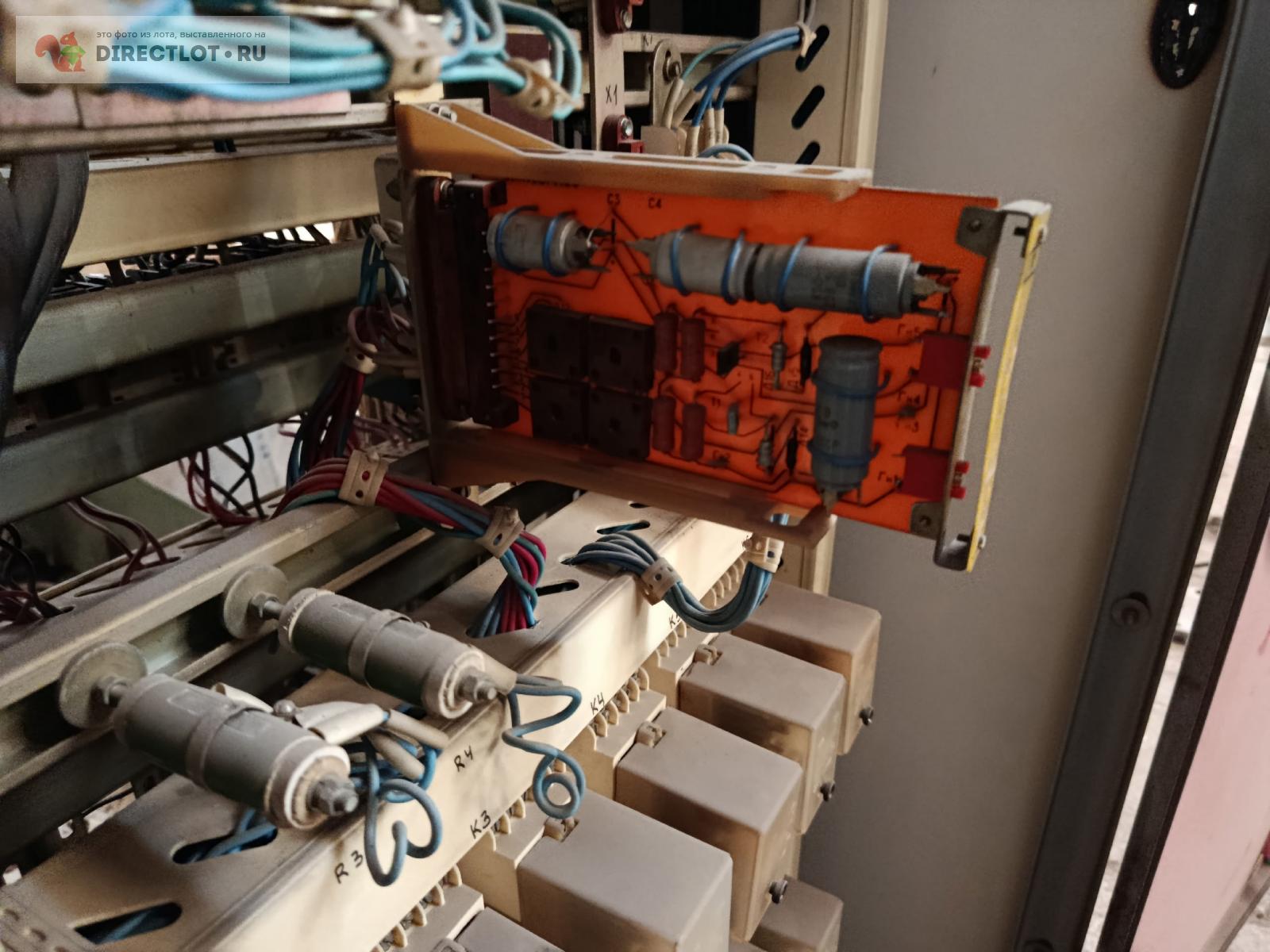

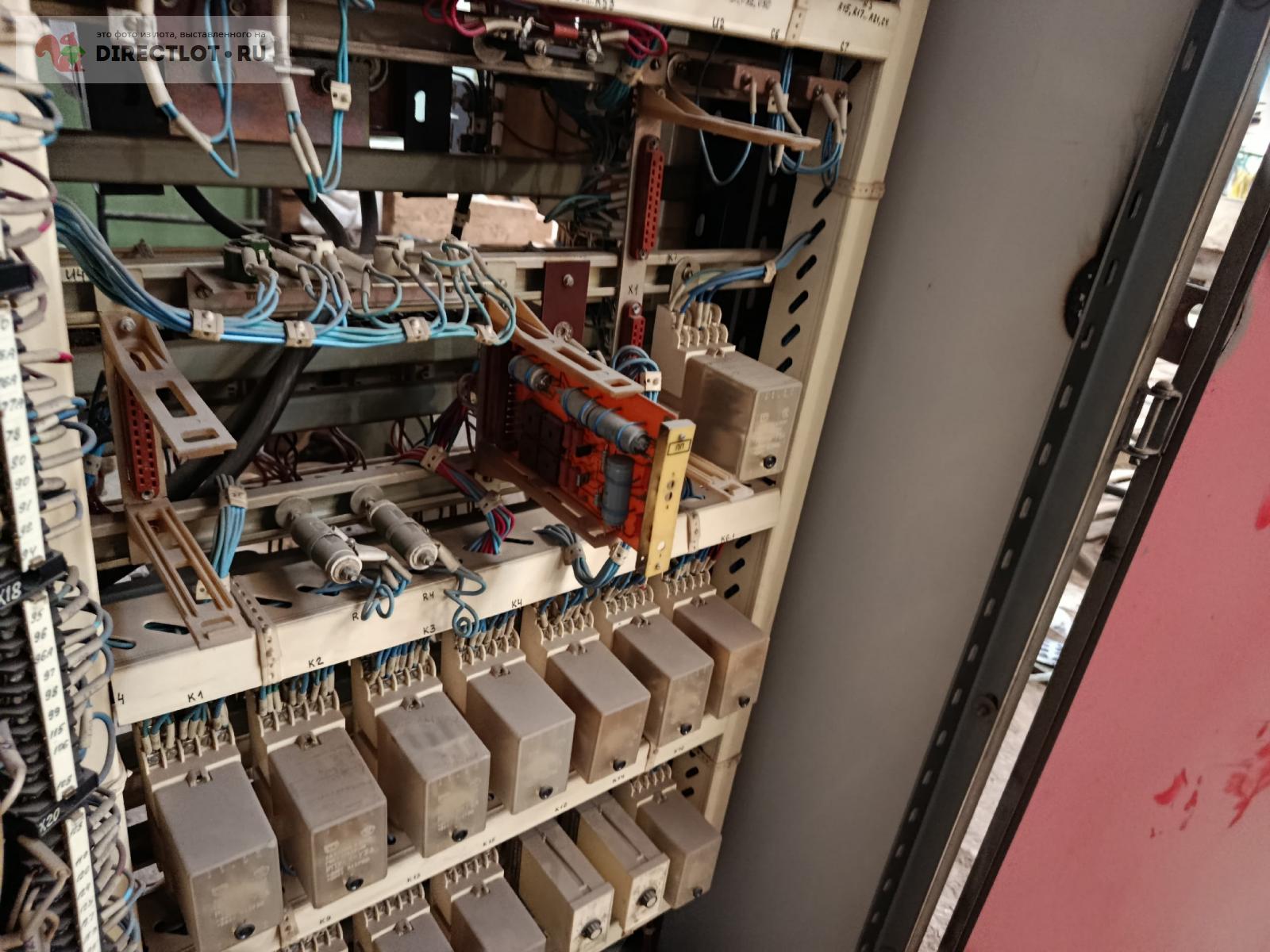

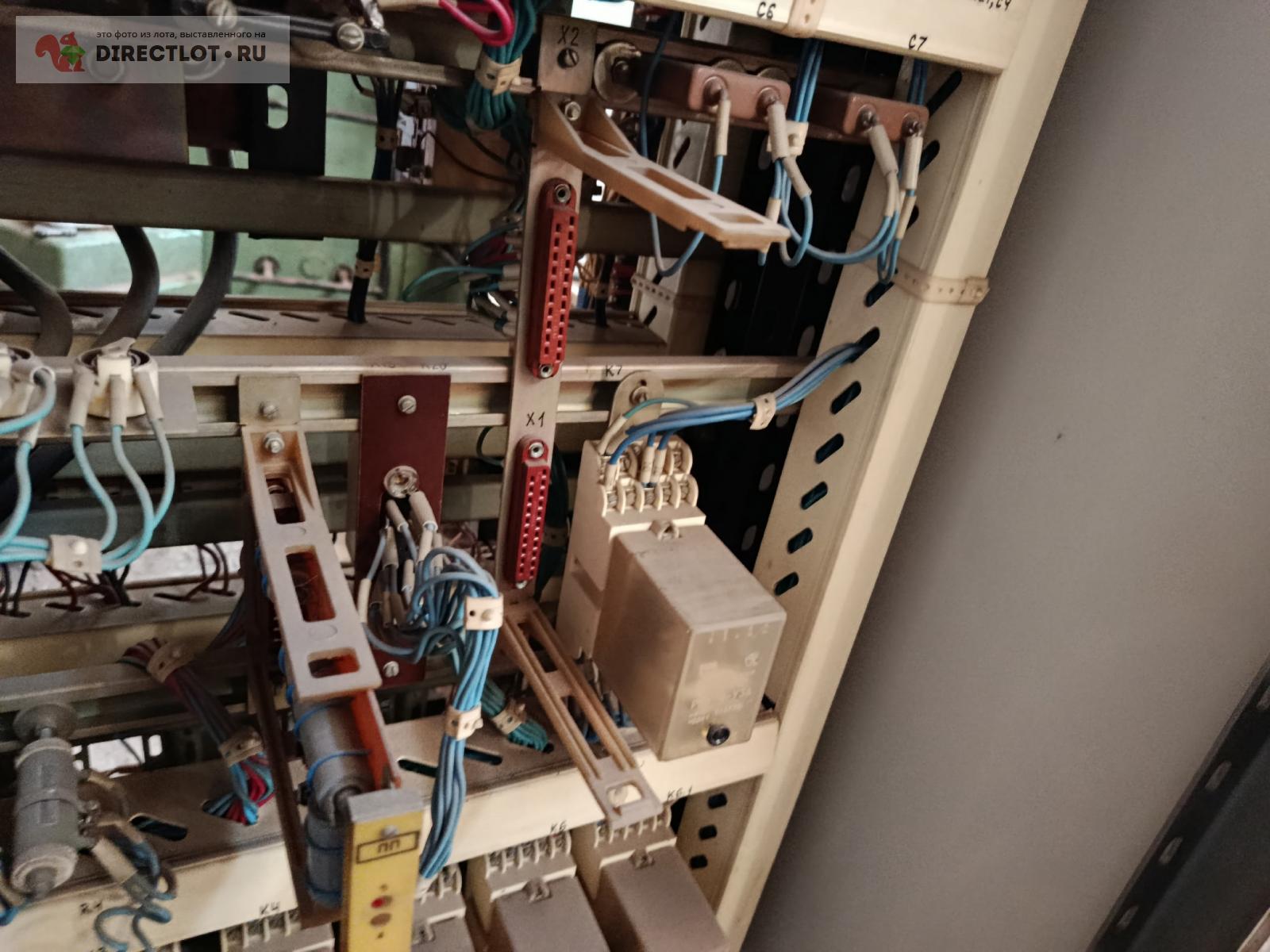

здравствуйте , просьба опознать плату , она типовая ? на белке найти? есть три пустых разъёма , не факт что там такие же
станок продольно-строгальный 7А110 , эл схемы родной нет , и на чипе схемы на похожие станки но другие. тут один двигатель постоянного тока сразу после эл шкафа, асинхронники , электромувты , концевики и датчик давления. плата управления реактором или там тиристорный преобразователь целая и стоит далеко .
без неё можно включить , будет работать? вообще зачем они там нужны , буду рад любой информации .
|
|
это тема для чипмейкера как бы . а так ищите схему в гугле кстати не так мало ссылок на инструкции к подобным станкам как бесплатно так и на сайты которые ими барыжат.
|
|
Гоги - дорогой! ты бы свет вовсе выключил . вижу четыре кц-шки 405 мостов диодных они выпрямят переменку в постоянку , она(постоянка) пришла вроде на кт 817 -транзистор плюшка чёрненькая на трёх ножках и за стабилизировалась на нём .уровень стабилизации подпирают стабилитроны на его ногах- бочёночки совсем маленькие вон те алюминиевые.напряжение о котором идёт речь написано на
самых больших бочёнках -это конденсаторы. схема здесь не нужна - со схемой и дурак сделает .без неё можно включить - можно , работать будет - будет но по иному. плата очень простая.
|
|
|
Гога Буберман 51 331
отправлено 6 мин. назад
здравствуйте , спасибо за ответ , плата простая но не факт что там везде одинаковая стояла
|
|
|
там только разъёмы типовые а ставить можно что угодно.
пишите благодарности здесь , в личку не надо
|
|
Тут не хватает платы управления движением стола и фазовых дискриминаторов! Она двухразъёмная вставляется в те что на фото. В общем-то если в кратце, то ничего особенного - эта плата преобразует сигналы от сельсинов, формирует сигнал задания на привод БТУ 400Амперный, безтоковые паузы на реверс стола, выдаёт команды на включение реле управляющие суппортами и электромагнитами подъёма резцов.
|
|
|
