Помоги опознать
|
|

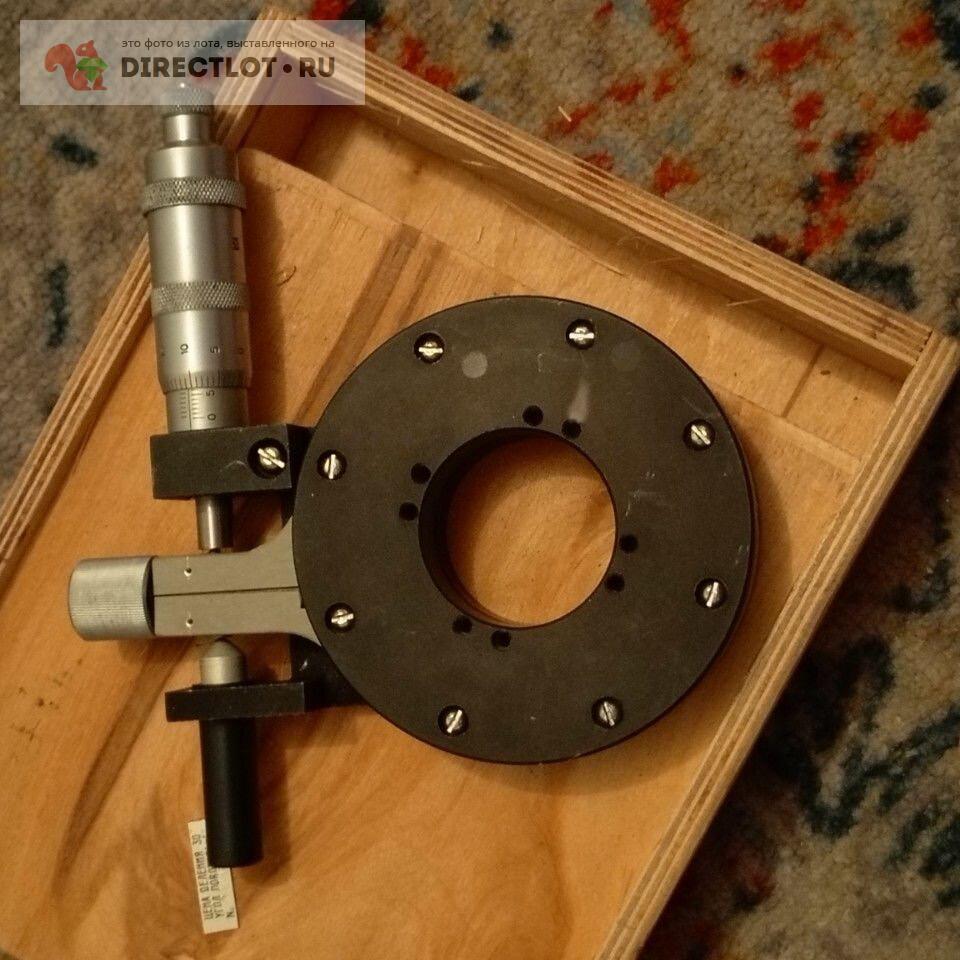

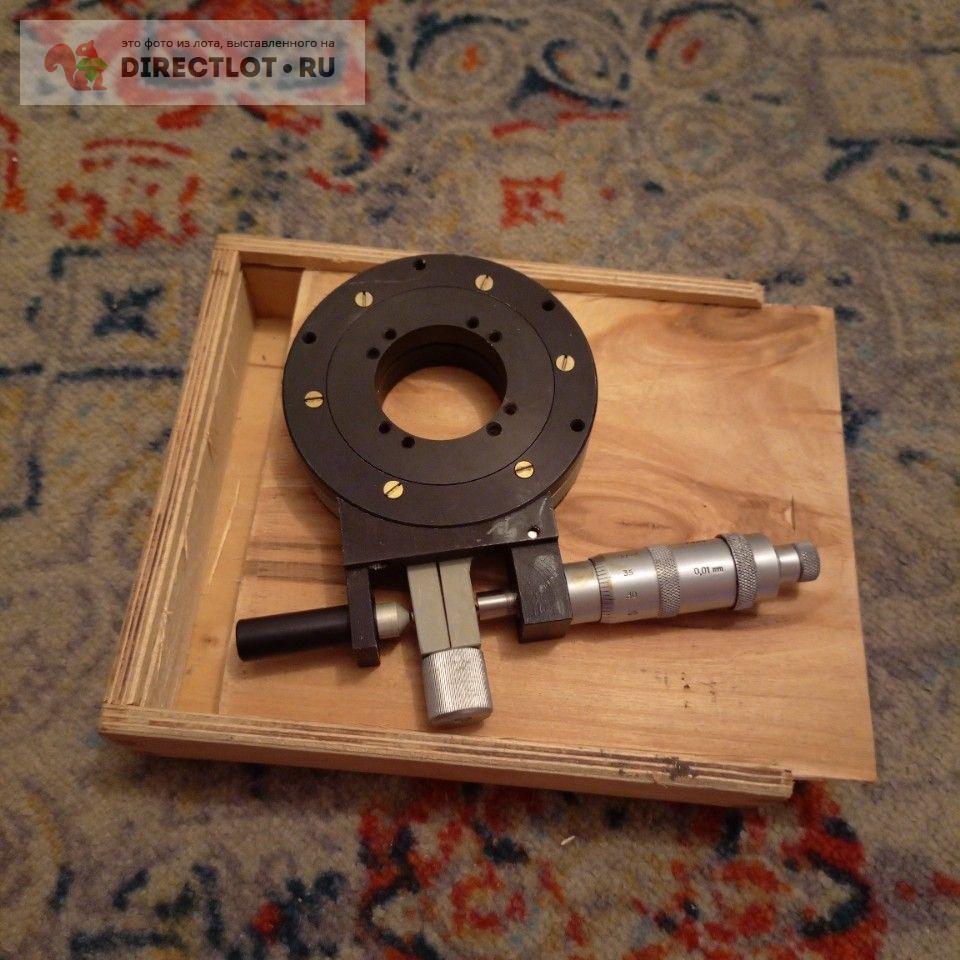

На фото представлен высокоточный поворотный оптический столик (или прецизионный гониометрический элемент). Он является частью лабораторного или измерительного оборудования — чаще всего такие узлы использовались в советских измерительных микроскопах (например, МИМ, БМИ, УИМ), оптических делительных головках (ОДГ) или интерферометрах.
В левой нижней части виден кусочек «родного» бумажного шильдика, на котором можно разобрать надпись: «ЦЕНА ДЕЛЕНИЯ 30"» (30 угловых секунд) и «УГОЛ ПОВОРОТА...». Это подтверждает, что прибор предназначен для сверхточных угловых измерений или позиционирования объектов на микроскопическом уровне.
Устройство и принцип работы:
Микрометрическая головка (сверху слева): Она упирается в подвижный рычаг кольца. При вращении микрометра происходит очень плавный, микроскопический поворот внутреннего (или внешнего) лимба столика. По шкале микрометра выставляется точный угол.
Центральное сквозное отверстие: Нужно для того, чтобы исследуемый объект (например, деталь, стеклянная подложка, линза или шаблон) можно было подсветить снизу на просвет («на проход») оптической системой микроскопа.
Нижний упор: Выступает в роли контр-толкателя (пружинного или винтового), который прижимает рычаг к микрометру, исключая люфт при обратном ходе.
|
|
|
