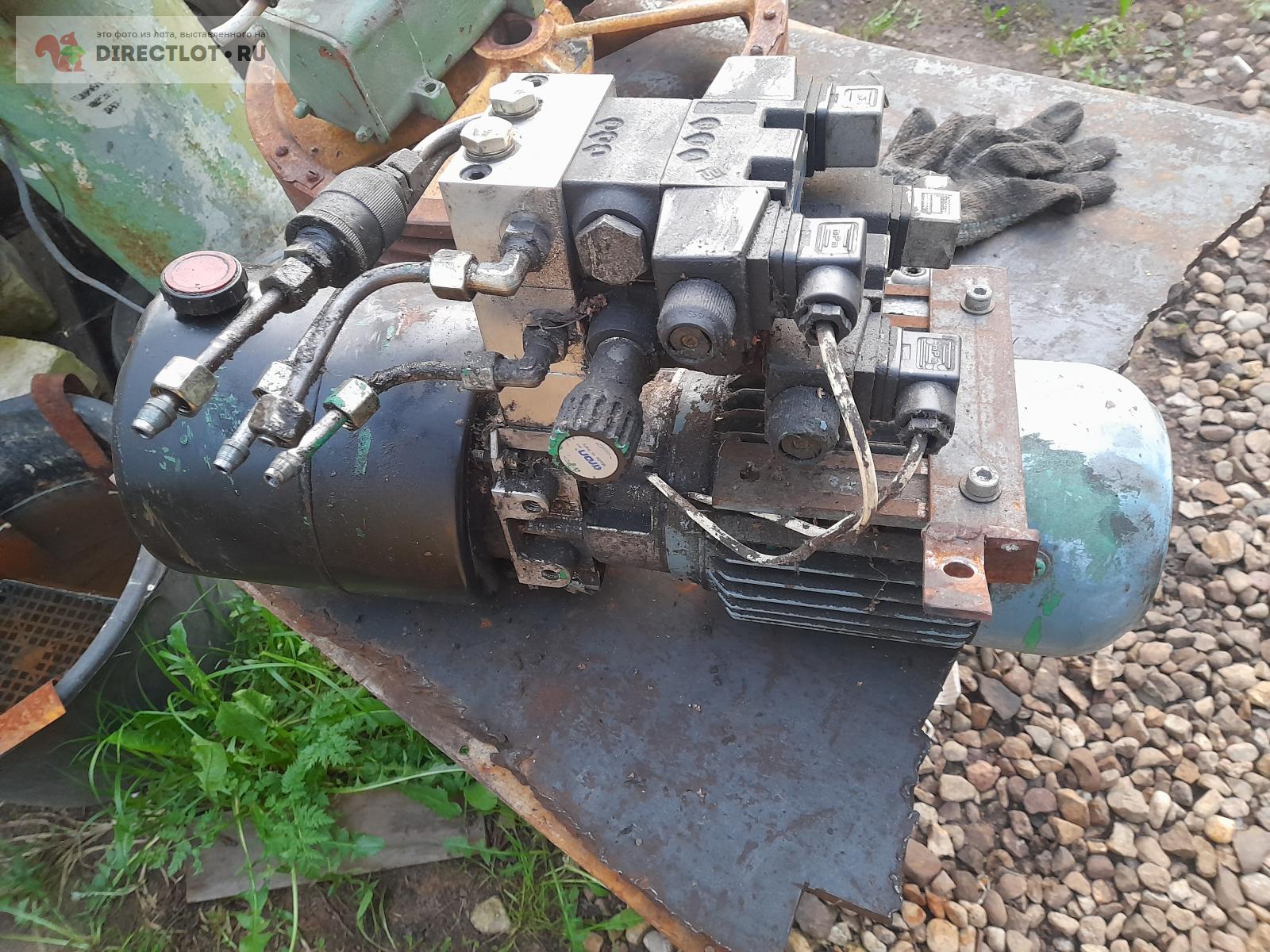

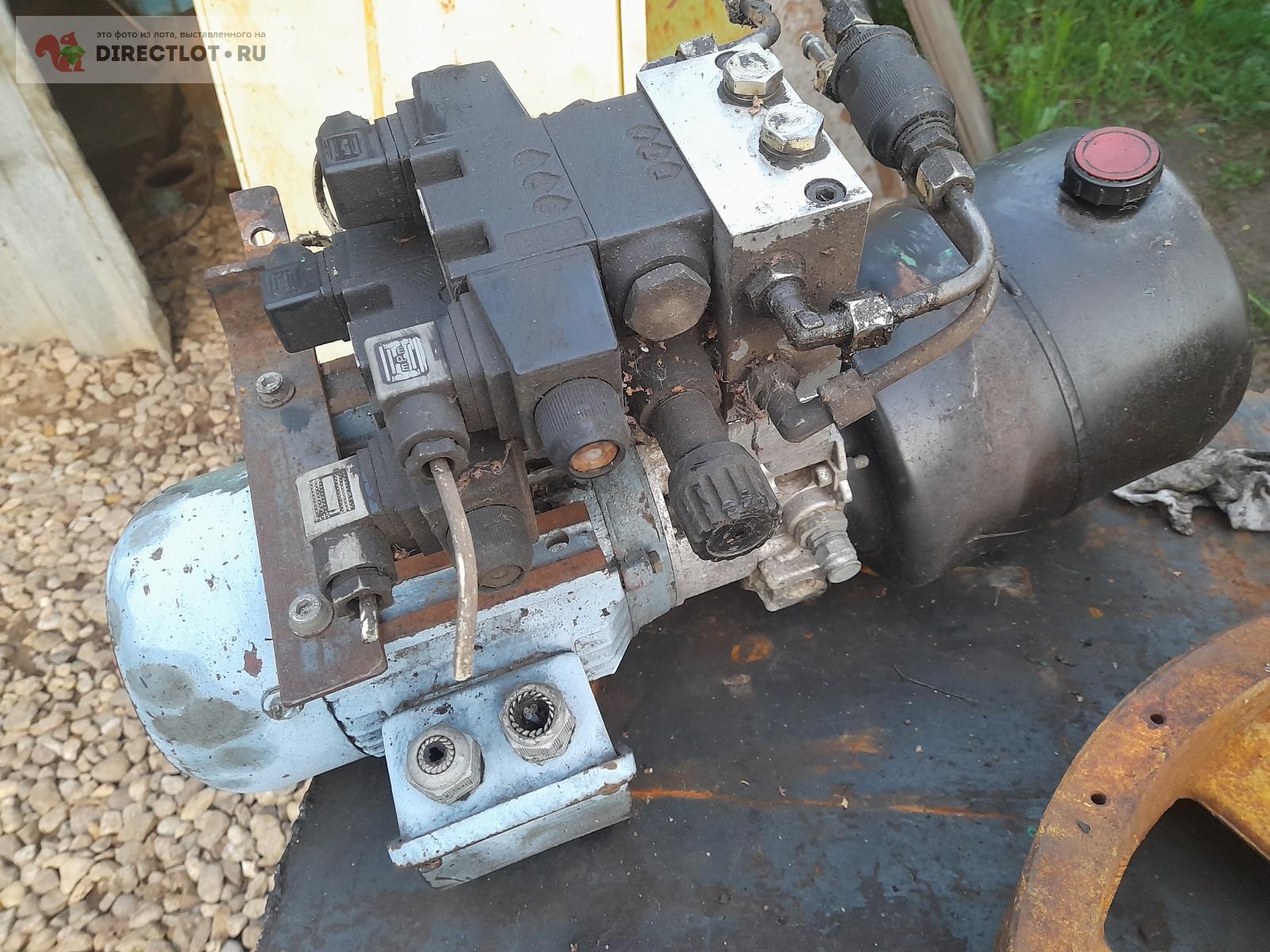

Помогите разобраться с гидростанцией. Какое давление и поток выдаёт. Двигатель 0,75кВт 1400 об/мин
|
|
N=PQ/600 x 0.85...0.95
|
|
Параметры можно узнать по шильдику насоса - для этого отсоединить маслобак. В любом случае , для проверки работоспособности придется отсоединять - чтобы выяснить направление вращения шестеренного насоса
|
|
|
Видимо да, разбирать придётся.
|
|
|
Шубин! Не первый раз вы мне школьный курс зачитываете )))
|
|
|
Это зачем? гидростанция о штабелера или наподобие чего-то..мб подьемника автомобильного. Проще по аналогам прикинуть и зная мощь движка+ теоретические обоснования=понять,что из этого выдоить можно. Там еще наверняка клапан имеется и от его настроек плясать надо
|
|
|
не помню
|
|
|
но нет ничего практичней хорошей теории.Она сразу позволяет отсечь лишнее и тупиковое
|
|
|
А вы дали только те данные,ответом на которые напрашивается "школьное"..вы не знаете,мы не знаем..но можно прикинуть на пальцах
|
|
|
"но нет ничего практичней хорошей теории.Она сразу позволяет отсечь лишнее и тупиковое"
Заучу и буду цитировать! )))))
|
|
|
Фото станка не сделал, не было телефона с собой.
Если запустят снова))), обязательно сфоткаю
|
|
советский пластинчато-роторный при таком двигателе дает 2,5-5 МПа. давление регулируется скорее всего двумя крутилками рядом с распределителями. может на шильде написано, на какое они давление?
|
|
|
На шильде только модель указана, а в инете по модели указано предельное давление.
Крутилки это дросселя, они поток регулируют , без потери давления. Насос скорее всего шестерёнчатый, на выходных разберу, посмотрю.
Управляла эта станция подъёмом рамы двумя гидроцилиндрами, примерно 60/65мм диаметром , со штоком 30мм и ходом около 170мм. А на раме стояли два мощных гидроцилиндра по 120мм диаметром, навстречу друг другу, запитанные от этой же станции. На одном гидроцилиндре был привод вращения и тормозной диск с пневматическим суппортом.
|
|
|
В качестве гидравлической жидкости что-то вроде ATF, бесцветной и прозрачной, с запахом "тормозухи"
|
|
один из регуляторов это входной на сброс избыточного ........он и дает предел рабочего давления с синей надписью ....как и остальные тоже больше давление отсекают чем регулируют поток ......да там падает поток но в следствии потери давления
98% что рабочее давление распределитей с соленоидами 10-40-45.....после сорока это уже чисто объём по фильере ......а до восми там давления не будет хватать для правильной работы ......10-20 там к маслу требования кратно растут
на счет вскрытия ....бред .....взрывная группа даст все данные .......
|
|
|

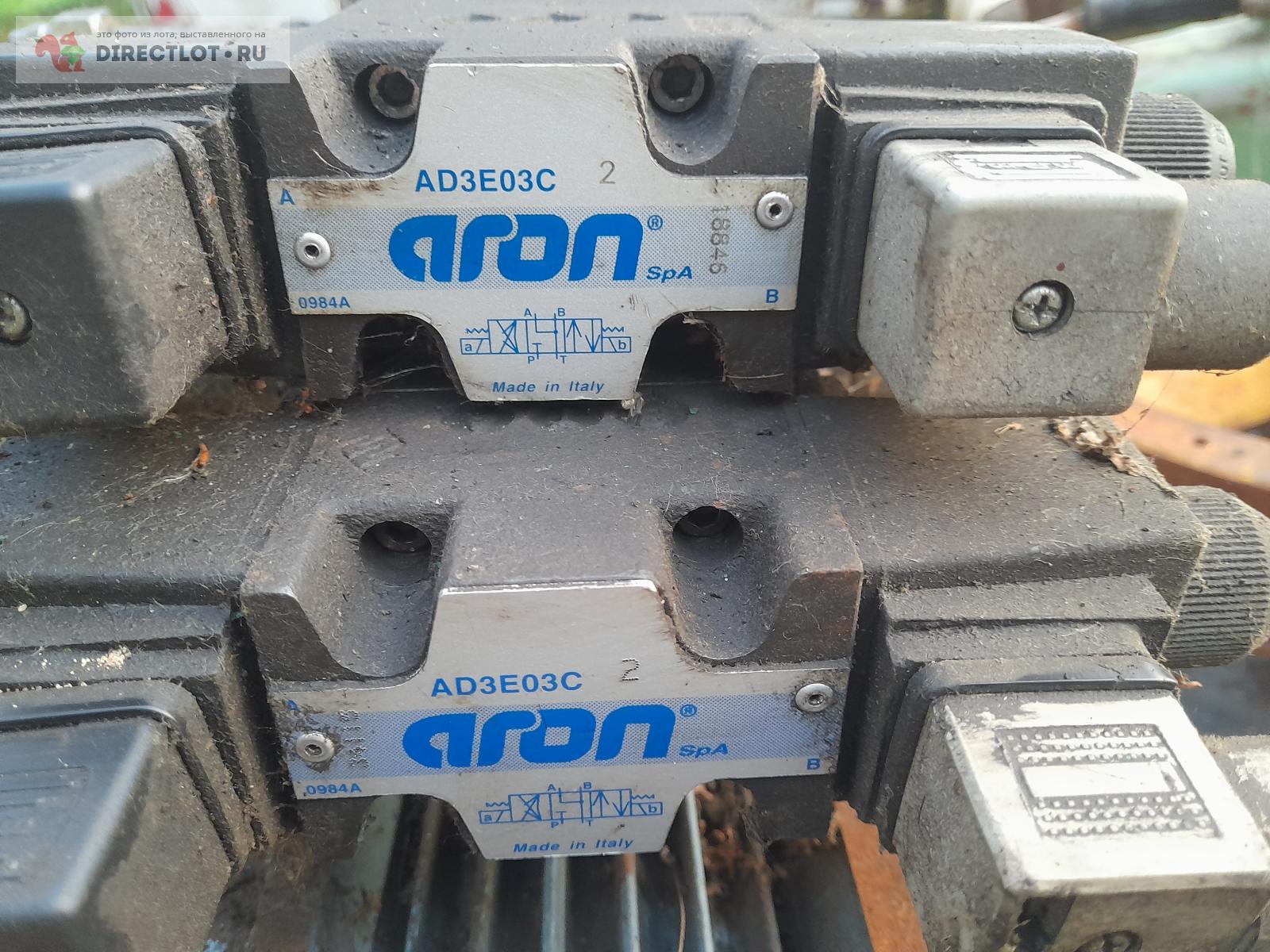

ограничитель давления по любому должен быть. может и сам насос не простой, а со встроенной регулировкой расхода и давления. италия, все таки.
|
|
|
дроссель, кстати может и параллельно сидеть агрегату, тогда, как и предложил товарищ выше, им и будет регулироваться давление. пробейте паспортные данные дросселей. тогда и расход и давление можно прикинуть
|
|
В качестве рабочей жидкости попробуй масло ИГП-38
|
|
|
ИГП-18 ближе .....
|
|
|
