Приспособление для шлифования шаблонов и деталей с незамкнутым контуром поворотное универсальное купить

Универсальное приспособление. Устанавливается на стол плоскошлифовального станка. Для шлифования шаблонов и деталей с незамкнутым контуром, составленным дугами окружностей и прямолинейными участками, сопряженными друг с другом под различными углами.

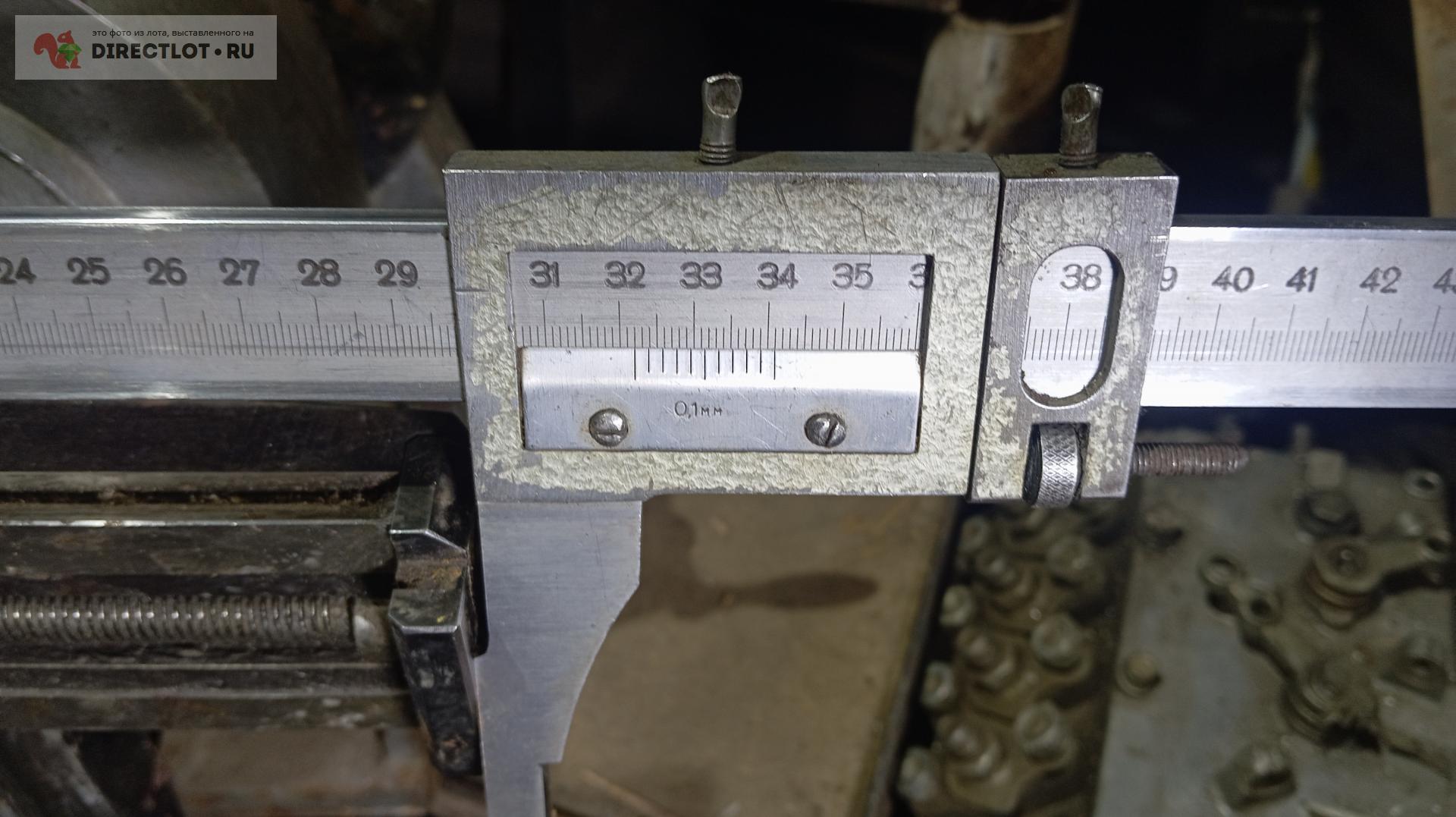

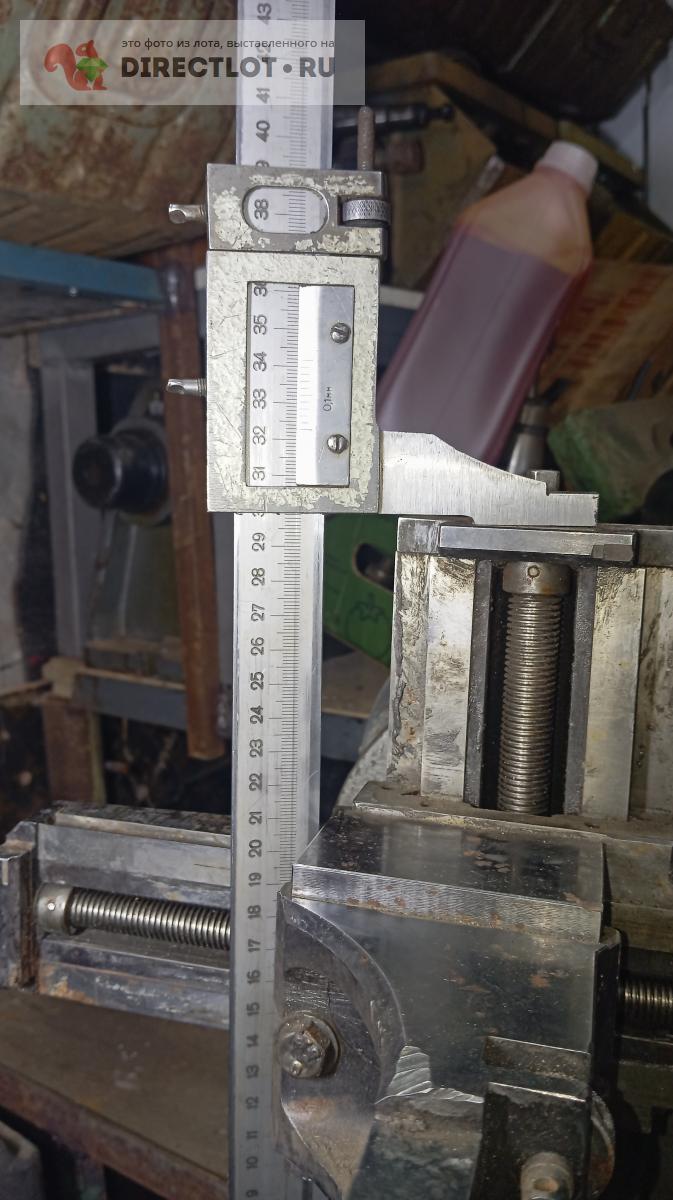

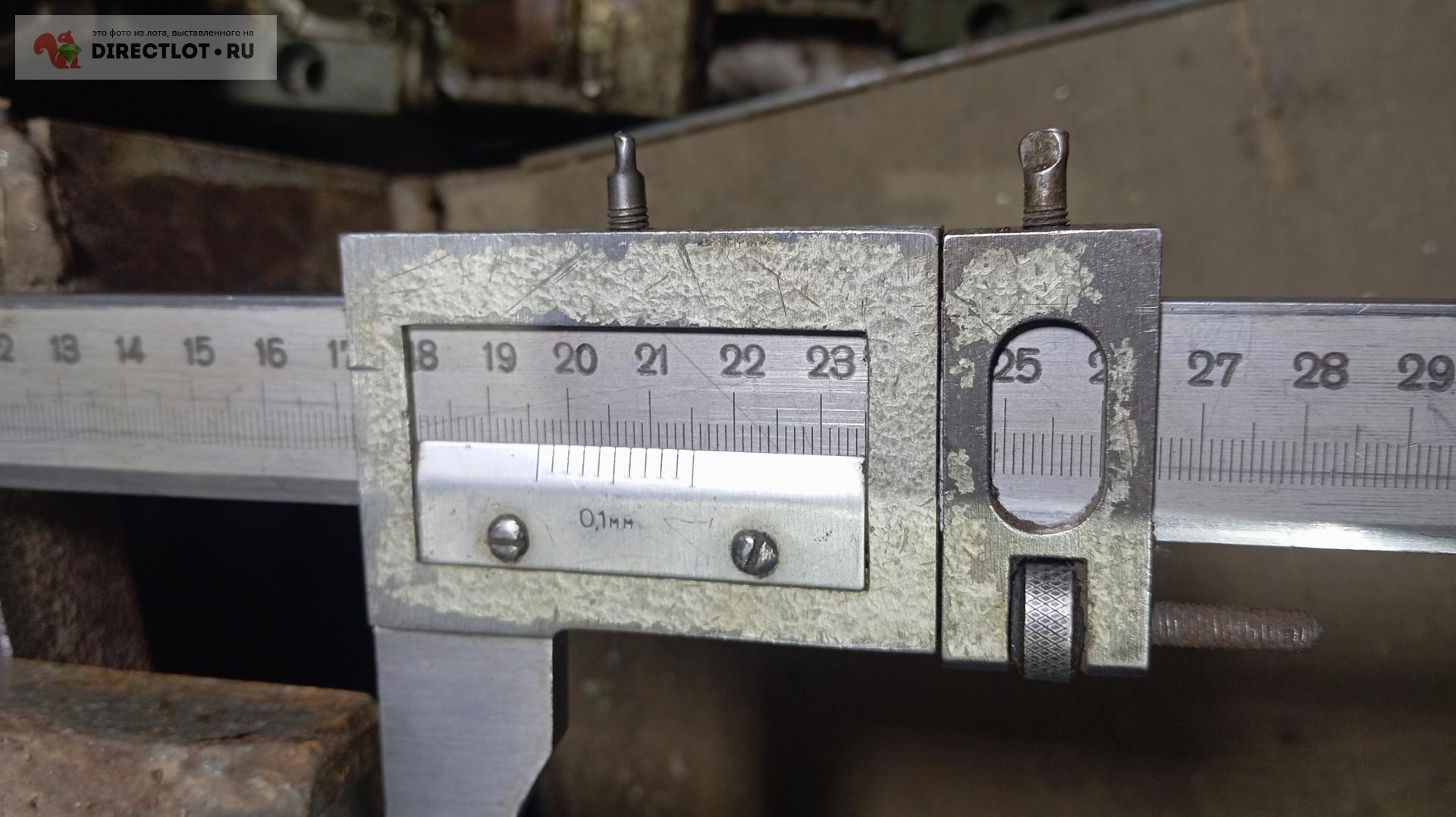

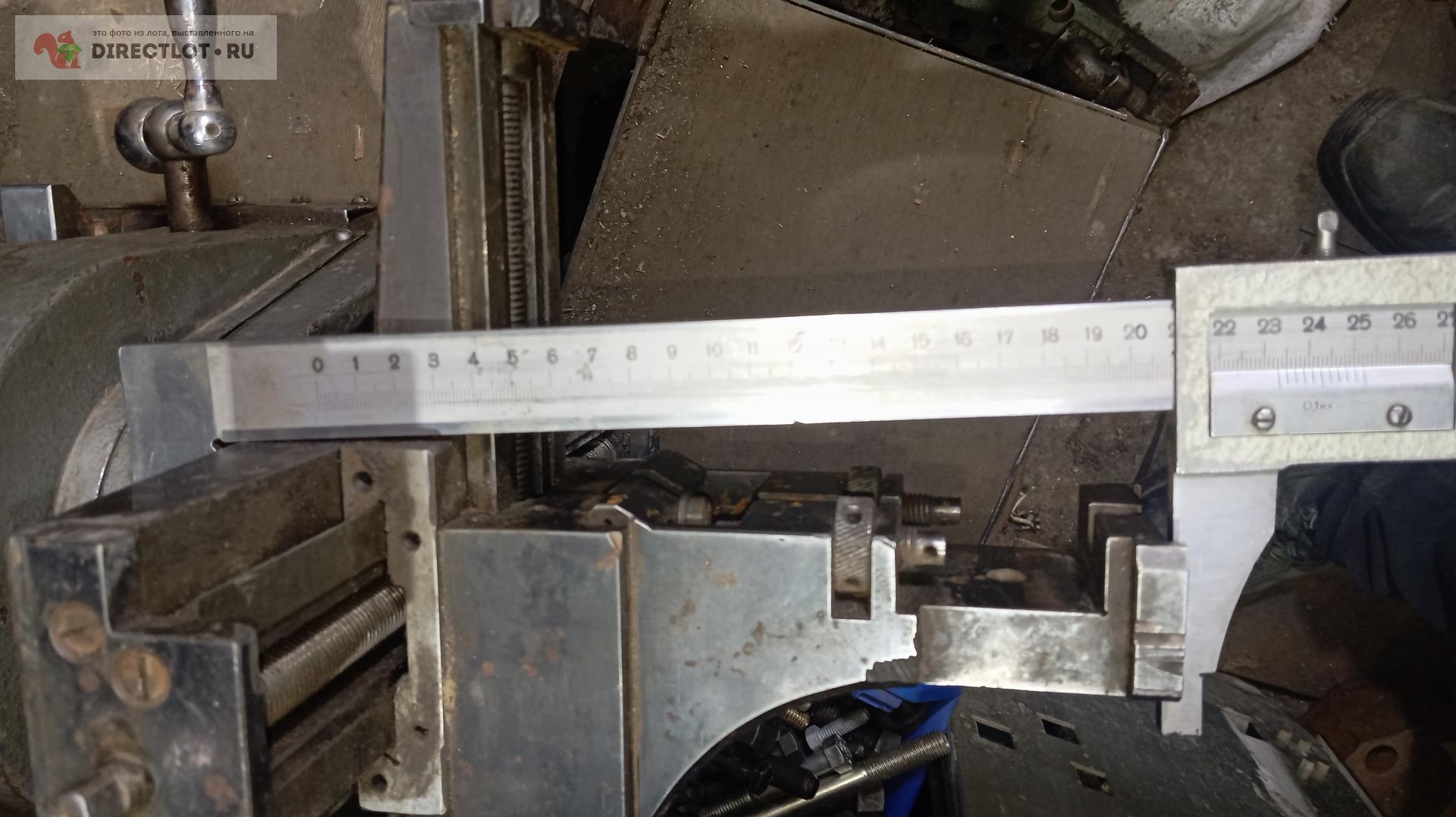

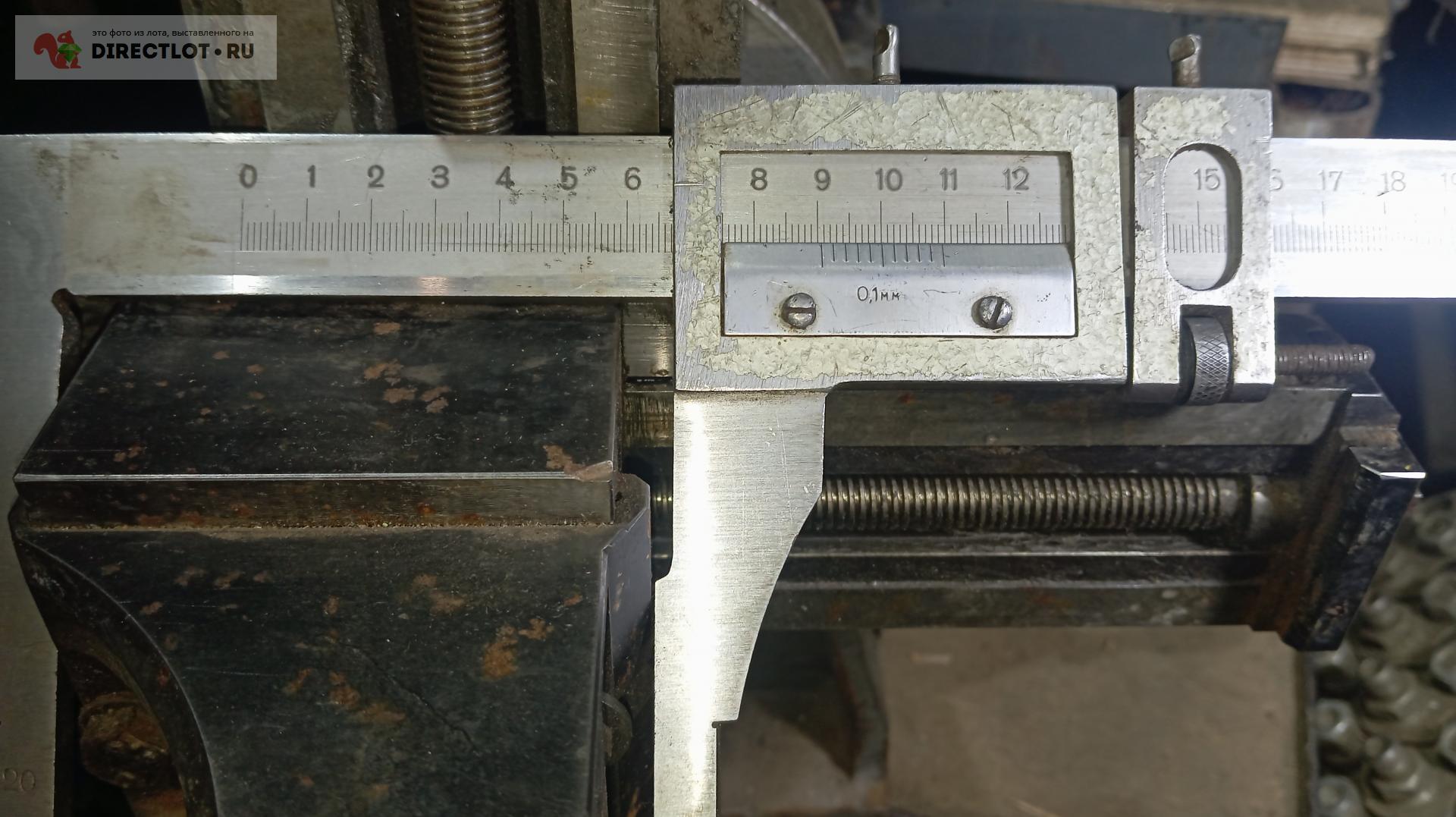

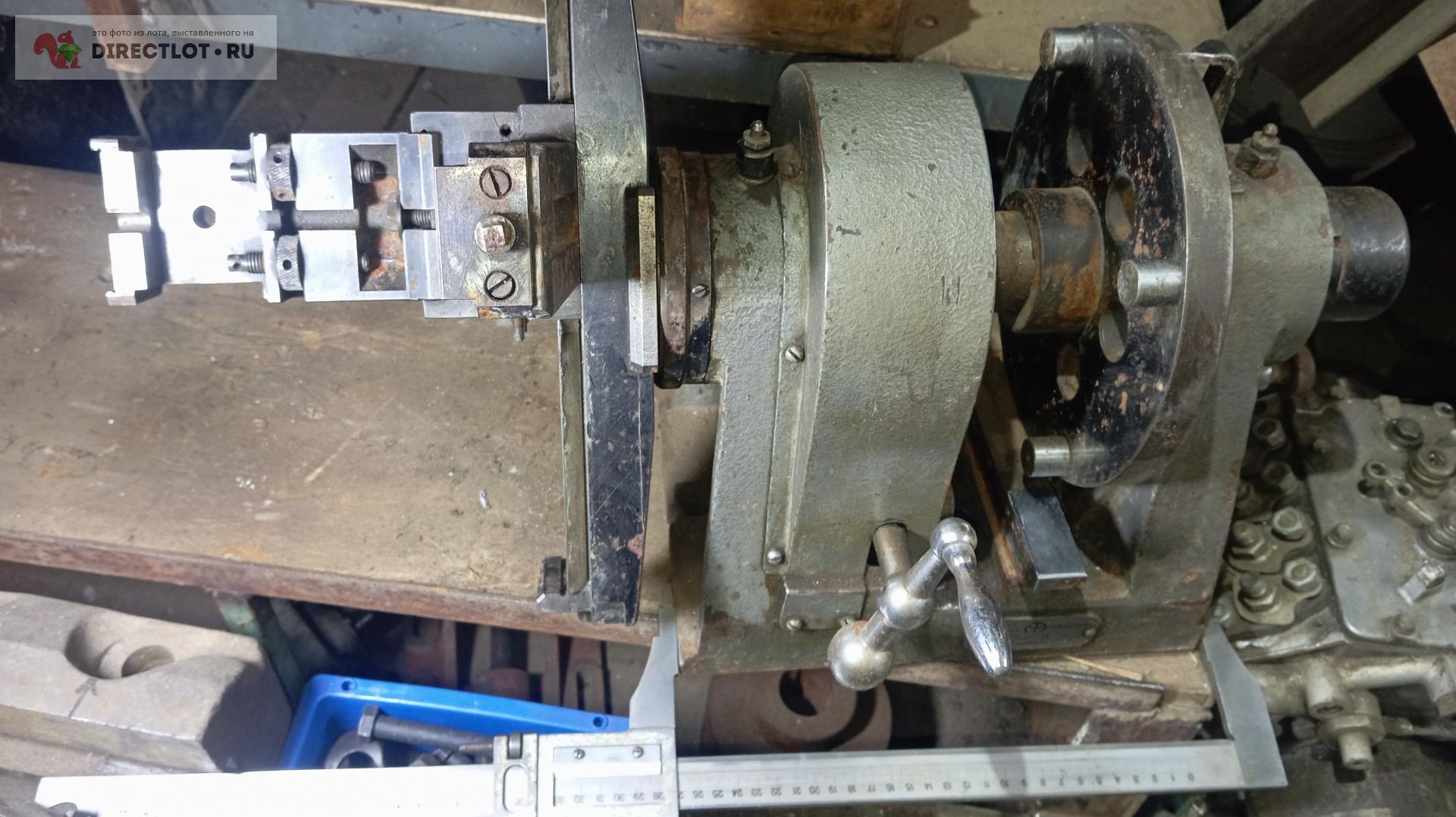

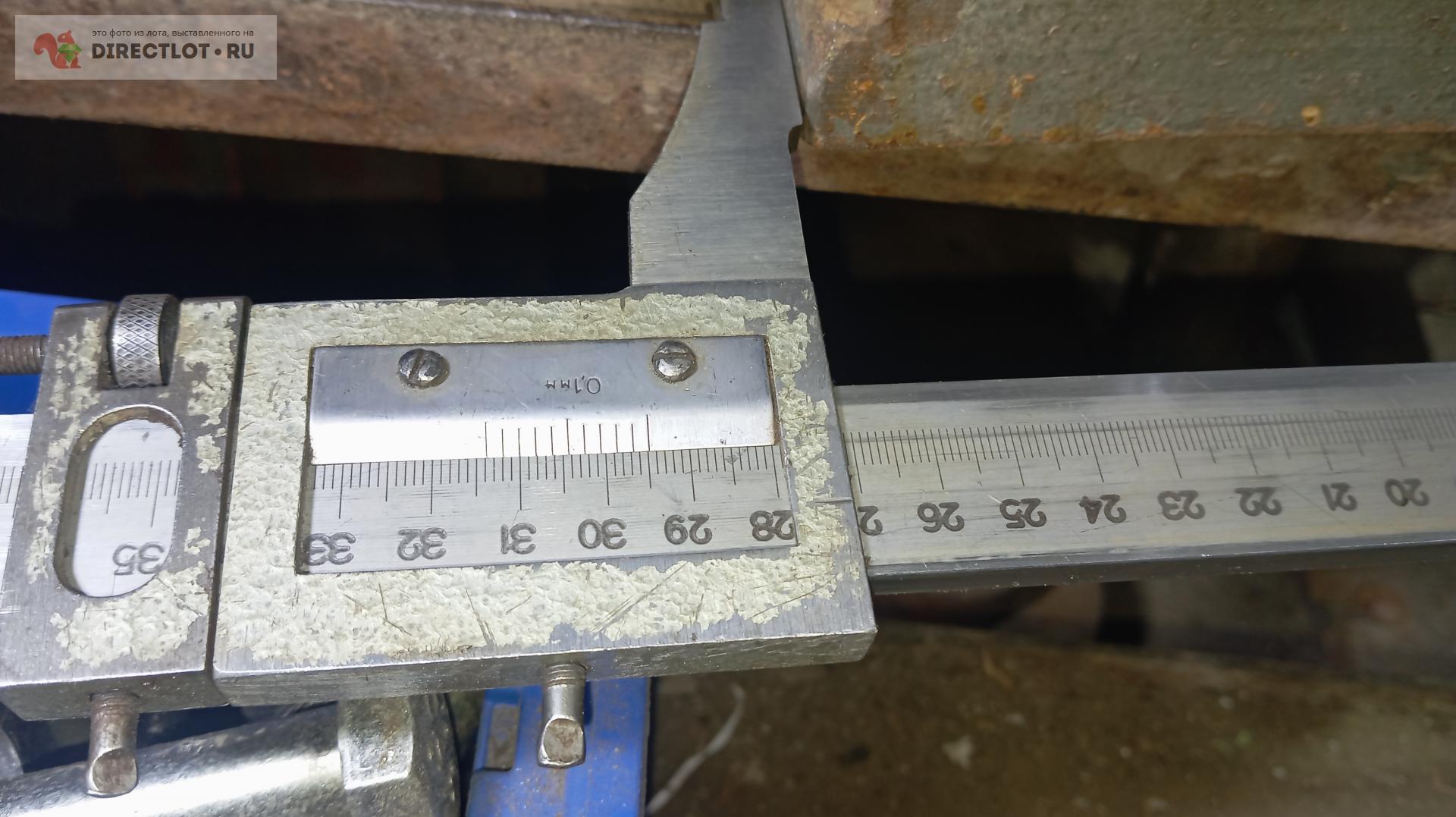

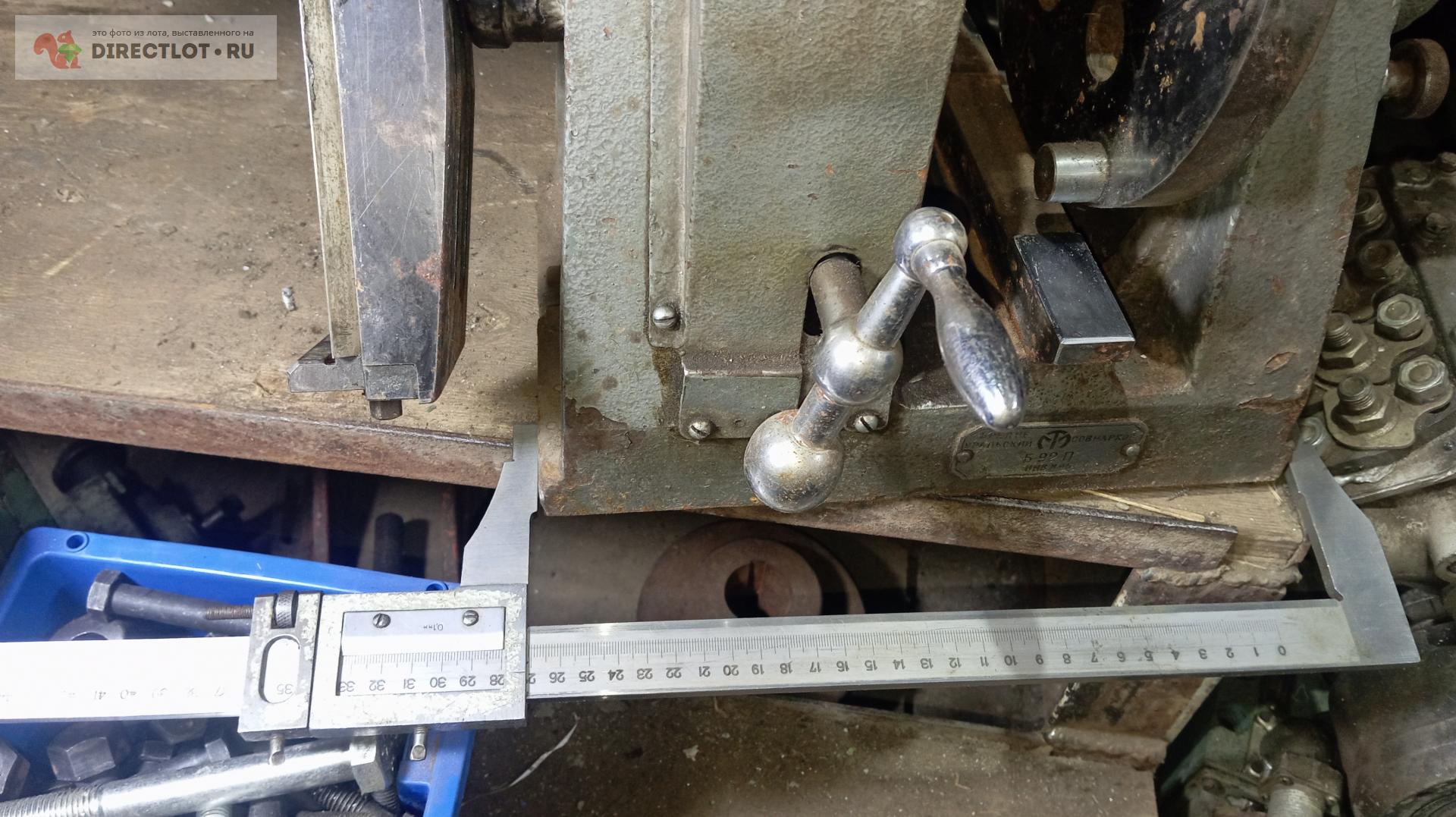

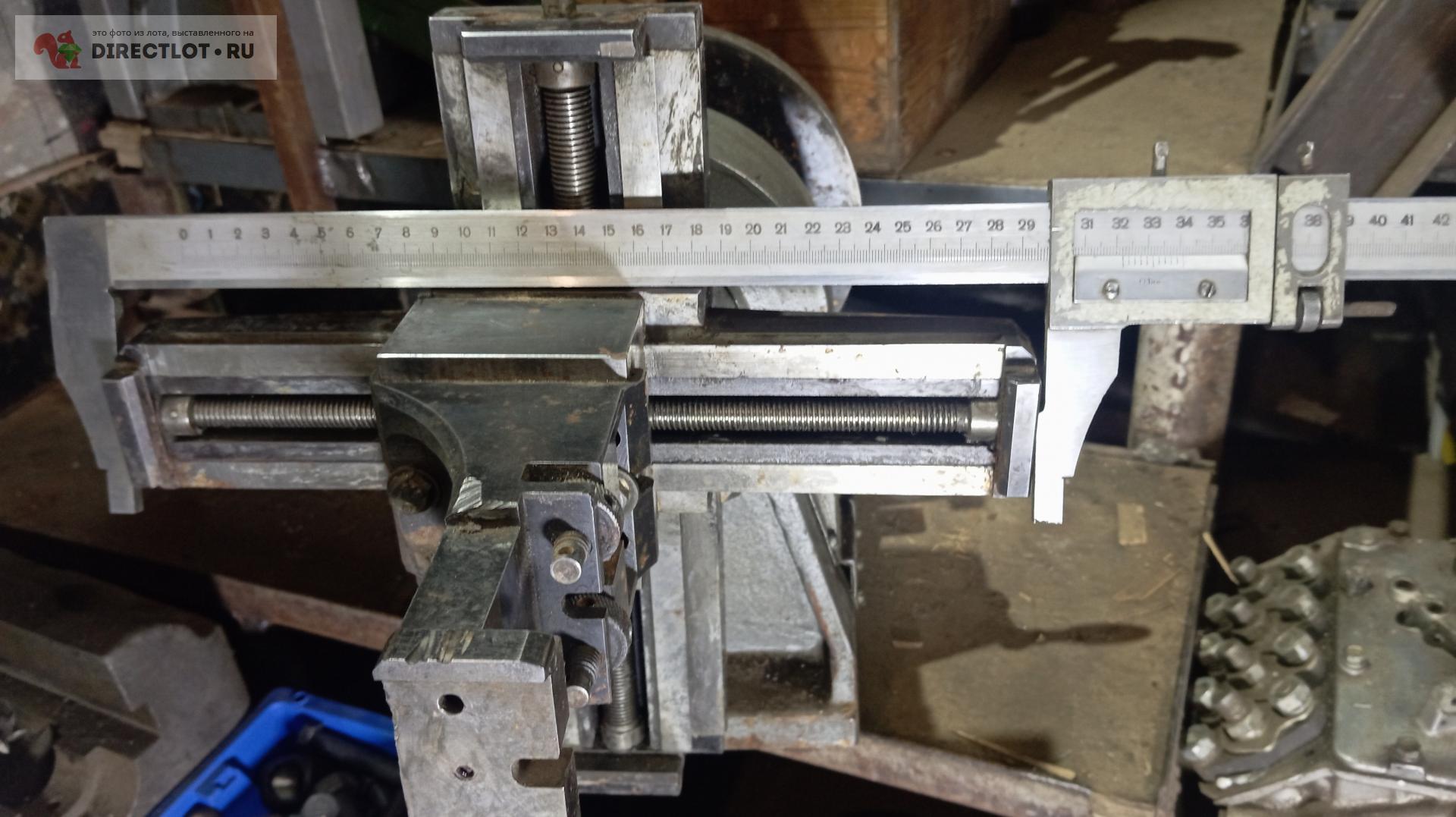

В корпусе помещен шпиндель, на переднем конце которого смонтирован крестовидный суппорт, обеспечивающий перемещение детали в системе прямоугольных координат. Он состоит из планшайбы и направляющих. По последним во взаимно перпендикулярных направлениях могут перемещаться салазки. Обрабатываемая деталь закрепляется на угольнике. На заднем конце шпинделя смонтирован делительный диск с четырьмя роликами, расположенными на равных расстояниях по окружности диаметром 100 или 200 мм. Оси этих роликов совмещены с направляющими крестовидного суппорта. Суппорт и шпиндель жестко связаны с делительным диском. Посредством червячной передачи шпиндель с суппортом и диском можно поворачивать вокруг оси приспособления.

Приспособление устанавливается на стол плоско-шлифовального станка. Расстояние от плоскости стола станка до оси вращения приспособления является исходным размером для всех отсчетов при обработке профиля инструмента.

Координатное устройство служит для совмещения центров обрабатываемого инструмента (шаблона) с осью вращения и отсчетов линейных размеров, а делительный диск используется для точных угловых перемещений.

Дуговые участки инструмента обрабатывают при возвратно-поступательном ходе стола, вращении координатного устройства вокруг оси и вертикальной подаче шлифовального круга. Прямолинейные участки обрабатывают при поперечной подаче. В данном приспособлении можно последовательно обрабатывать различные дуговые и прямолинейные участки профиля с одной установки детали. Это обеспечивает высокую точность обработки профиля и освобождает слесаря-инструментальщика от затрат времени на перестановку инструмента и последующую выверку обрабатываемых участков.

Профили шаблонов и калибров шлифуют мягкими кругами на керамической связке зернистостью 25…6. При обработке вогнутых дугообразных профилей шлифовальный круг заправляется по радиусу, примерно равному половине радиуса дуги профиля.

Износ шлифовального круга практически не оказывает влияния на точность обрабатываемого профиля, так как все размеры отсчитываются от оси вращения шпинделя с помощью концевых мер длины.

Контроль при шлифовании на универсальном приспособлении сводится к определению высоты расположения обрабатываемой поверхности относительно оси вращения, а также измерению углового перемещения по синусному делительному диску. Для контроля используются концевые меры длины и индикатор.

По запросу через вопрос в лоте сделаю дополнительное фото
Упаковка в Дерево за счет покупателя в ТК
