Плоттер Houston Image Maker — как новый, рабочий. Для печатных плат. купить

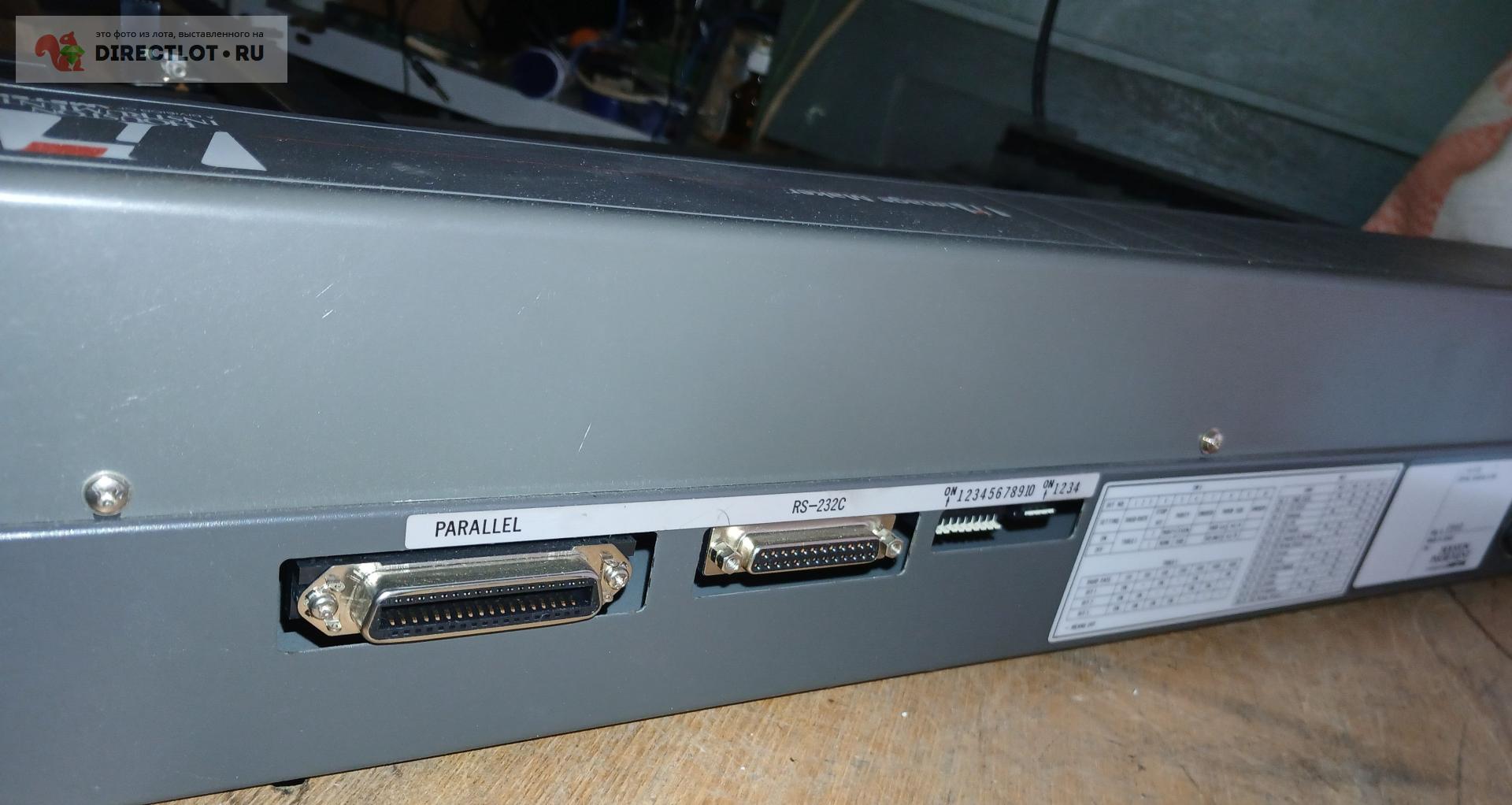

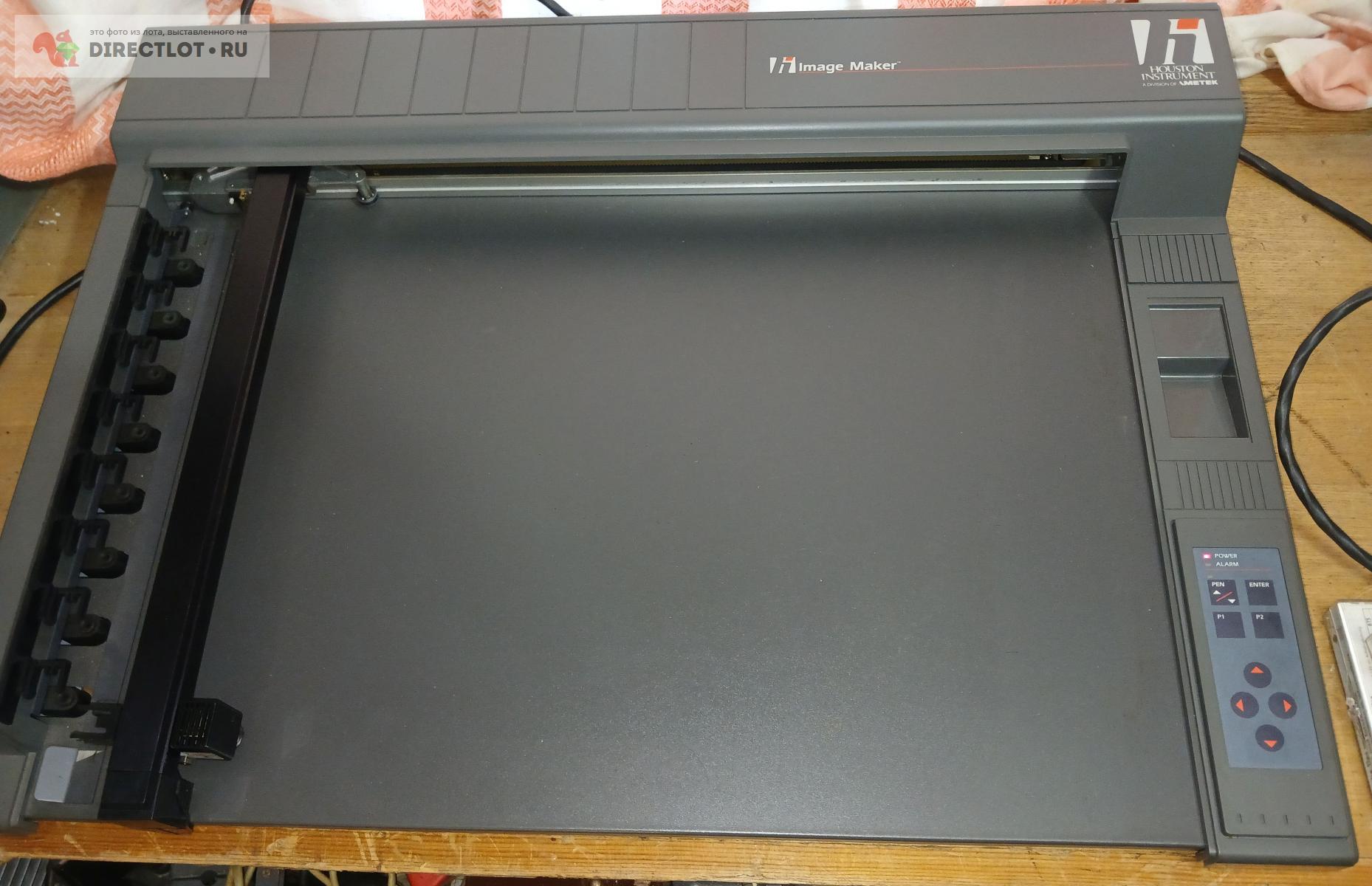

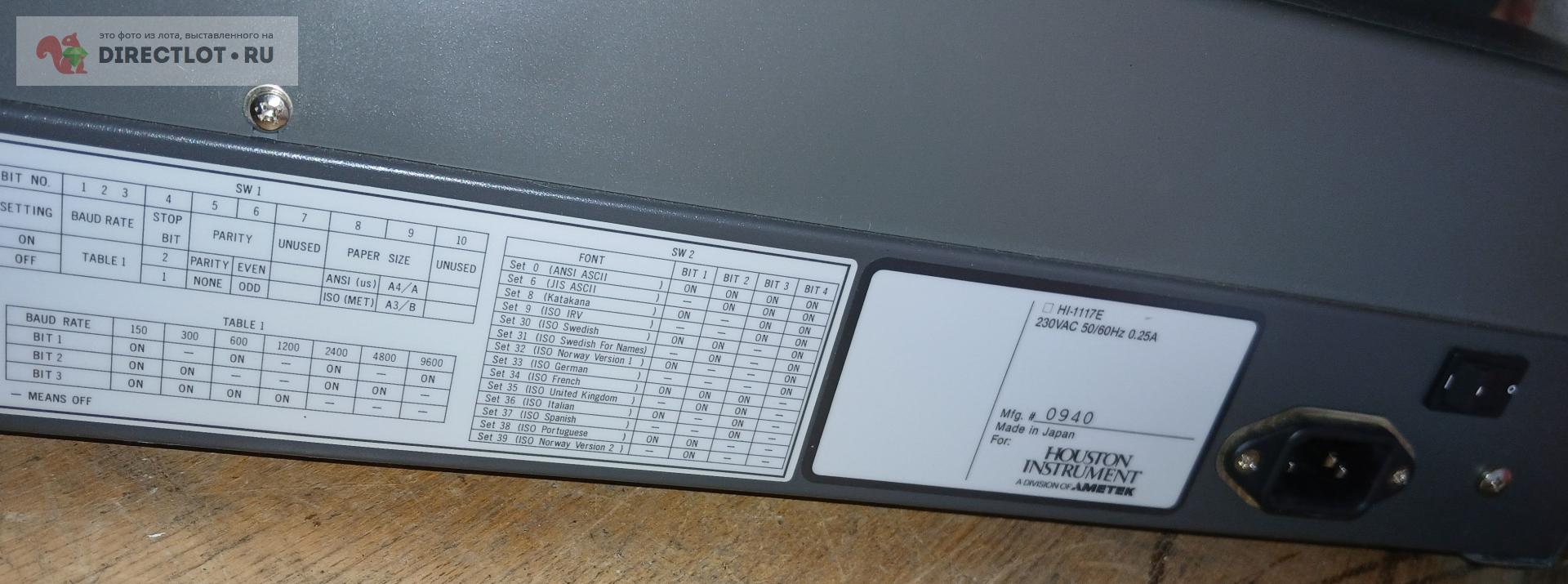

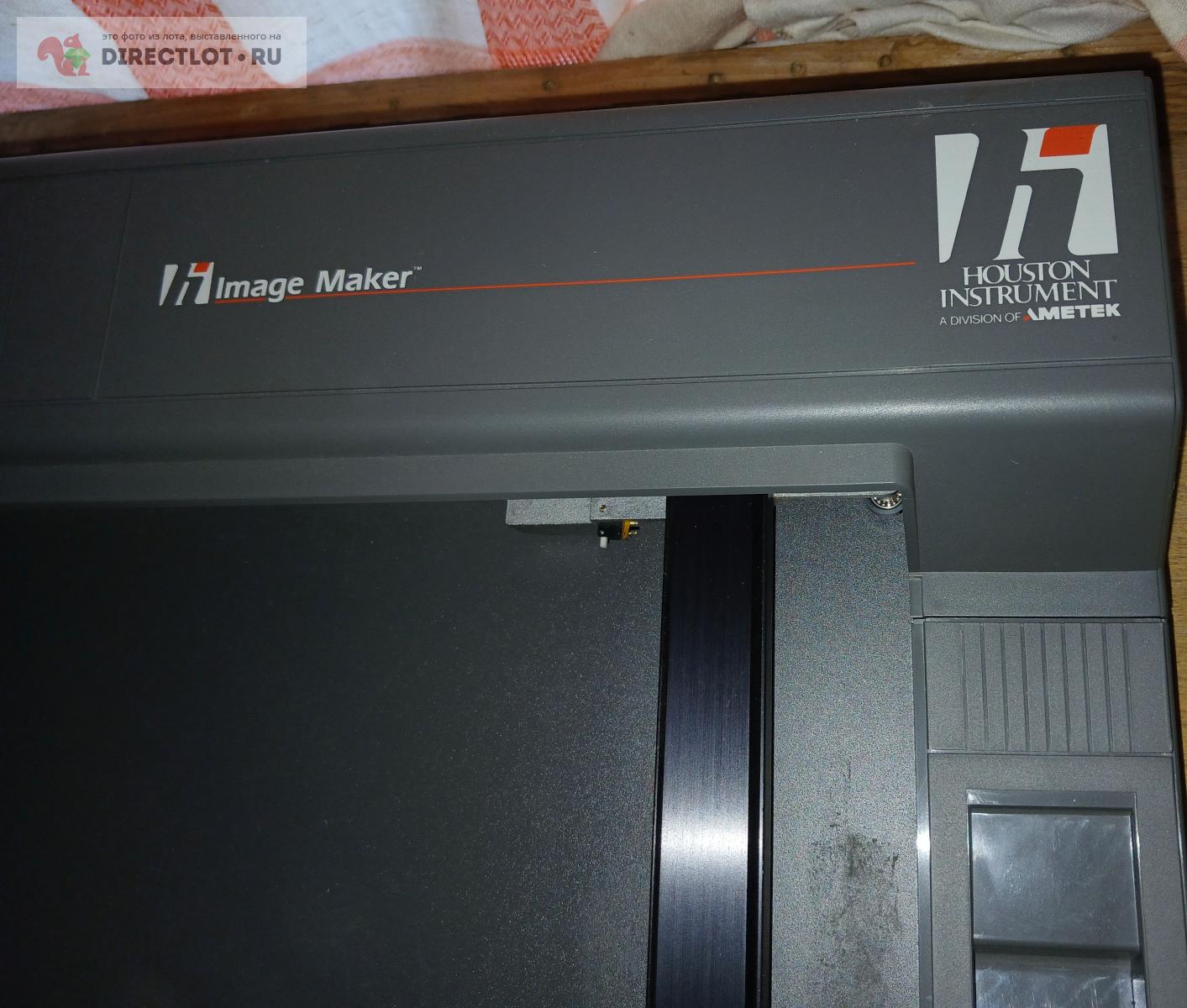

Профессиональный перьевой плоттер (графопостроитель) Houston Instrument Image Maker — культовое оборудование для инженерной графики 80–90х. Устройство в состоянии близкому к «как новый»: включается, все узлы исправны, механика работает плавно от кнопок на панели, ошибок на панели нет. Нет одной резиновой ножки.

Использовать перьевой плоттер Houston Instrument Image Maker для изготовления печатных плат можно, но не как станок для фрезеровки или травления, а как устройство для нанесения защитного рисунка — по технологии «рисования дорожек» перед травлением

Суть в том, чтобы плоттер «нарисовал» токоведущие дорожки на медной фольге специальным несмываемым составом — тогда при травлении в хлорном железе или персульфате незащищённые участки меди растворятся, а дорожки останутся.

Пошаговый алгоритм:

Подготовка платы. Берёте заготовку из стеклотекстолита с медной фольгой, зачищаете и обезжириваете поверхность (мелкозернистая шкурка + спирт).
Подготовка «чернил». Вместо обычной туши используют составы, устойчивые к травителю: цапонлак с красителем, специальные маркеры для плат (Edding 780/792), либо самодельные смеси на основе нитролака с пигментом.
Адаптация пера. Штатное перо плоттера (под тушь) нужно либо доработать, либо заменить на держатель для тонкого маркера/капиллярной ручки. Важно добиться стабильного контакта и нужной толщины линии (обычно 0,2–0,3 мм).
Подготовка файла. Чертеж платы экспортируют в векторный формат и конвертируют в команды HP-GL (стандарт, который «понимает» Image Maker). Подойдут утилиты вроде pcb2gcode, Kicad2HPGL и аналоги.
Печать рисунка. Плоттер рисует дорожки на медной стороне платы. Для надёжности делают 2–3 прохода, чтобы слой получился плотным и без разрывов.
Травление. Плату опускают в раствор хлорного железа или персульфата аммония. Медь под лаком остаётся, незащищённая — растворяется.
Финальная обработка. Смывают защитный слой растворителем, сверлят отверстия, лудят дорожки

Это не просто винтаж — это полностью рабочий инструмент для вывода векторной графики. Плоттер принимает команды в стандарте HP-GL и идеально подходит для:

коллекционеров и музеев — как экспонат с подтверждённой работоспособностью;
художников и дизайнеров — для создания «аналоговых» векторных работ и арт-объектов;
рес-раторов и энтузиастов ретро-САПР — чтобы реально выводить чертежи в оригинальном стиле.
Что проверено и работает:

Включение и самодиагностика — ошибок нет, индикаторы POWER/ALARM корректны.

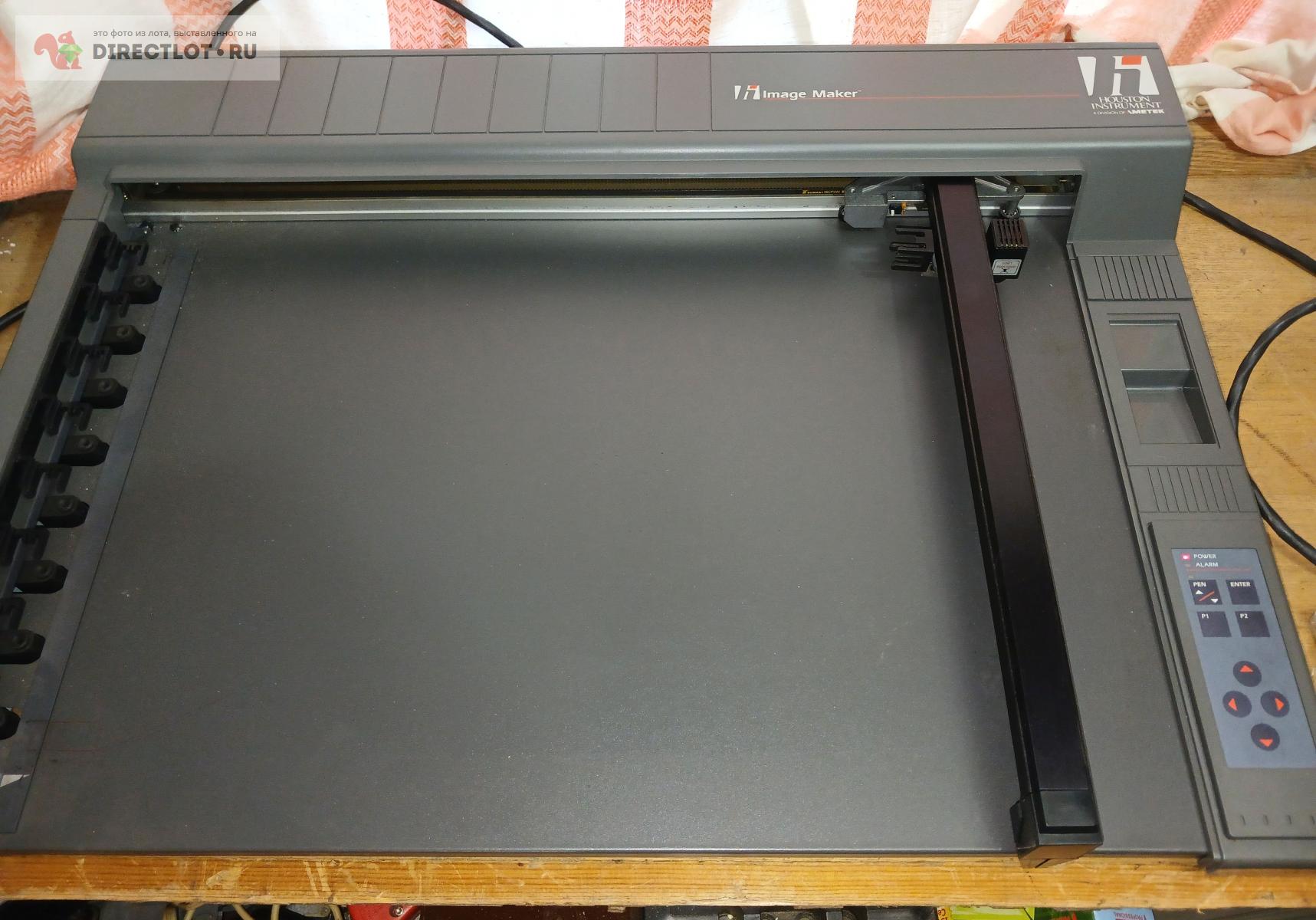

Движение каретки по осям X/Y — плавное, без рывков и посторонних звуков.
Механизм подъёма/опускания пера — отрабатывает команды без задержек.

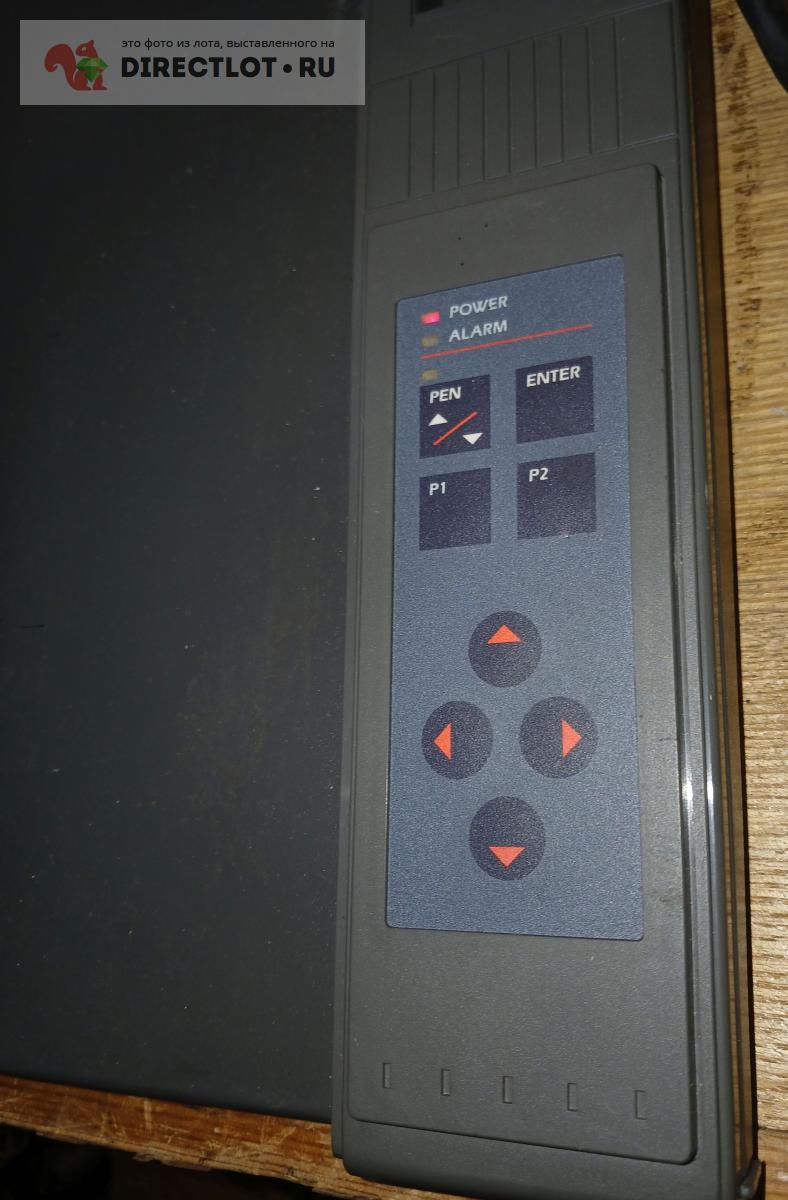

Панель управления и кнопки — все функции откликаются.
Комплектация: сам плоттер Houston Instrument Image Maker и упаковочный пакет.

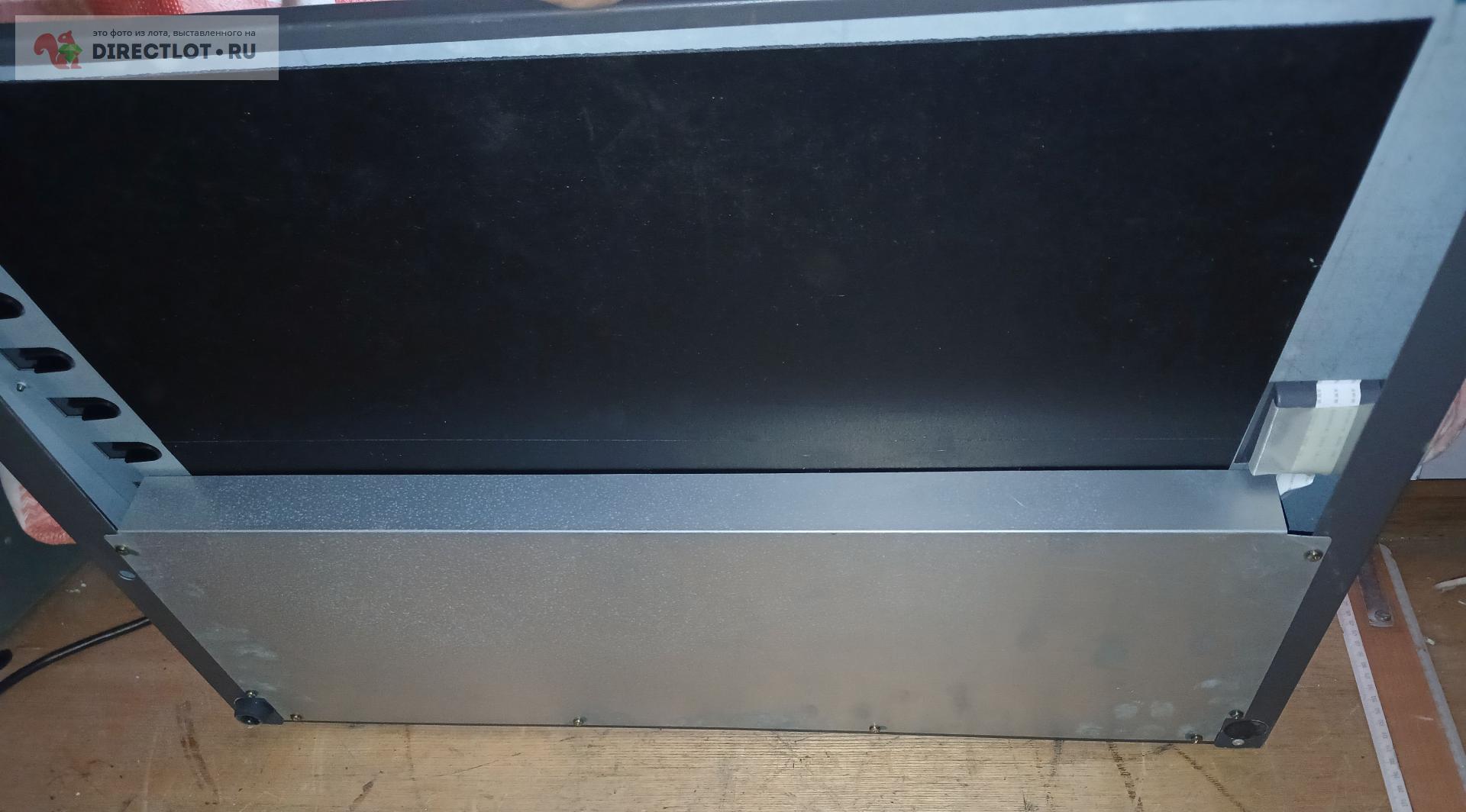

Состояние корпуса и механики: без больших сколов, царапин и коррозии; направляющие снаружи просматриваются как чистые. Корпус не вскрывал. В родном ПЭ пакете

Почему это редкий лот: большинство Image Maker сегодня либо не включаются, либо требуют серьёзного обслуживания. Полностью рабочий экземпляр с хорошим внешним видом — большая редкость.
