Токарно-фрезерная ось (делительная головка и передняя бабка в одном флаконе) купить

Лот 1811255, размещён в продажу:

Состояние: Б/У, но работоспособно

Находится в:

Зеленоград

Цена:

150 000

В наличии

Мин. заказ

Связаться с продавцом

Оплата

Наличными при встрече

На счёт карты

Банковский перевод

На расчетный счет +10%

Доставка

Получение при встрече

Транспортной компанией

Могу отправить Деловыми линиями или Байкал сервис.

Отметки

Пополнение этого товара не предвидится

Alan Derby

Оффлайн

Из:

Зеленоград

В системе:

2021

Пользователь

Все товары продавца

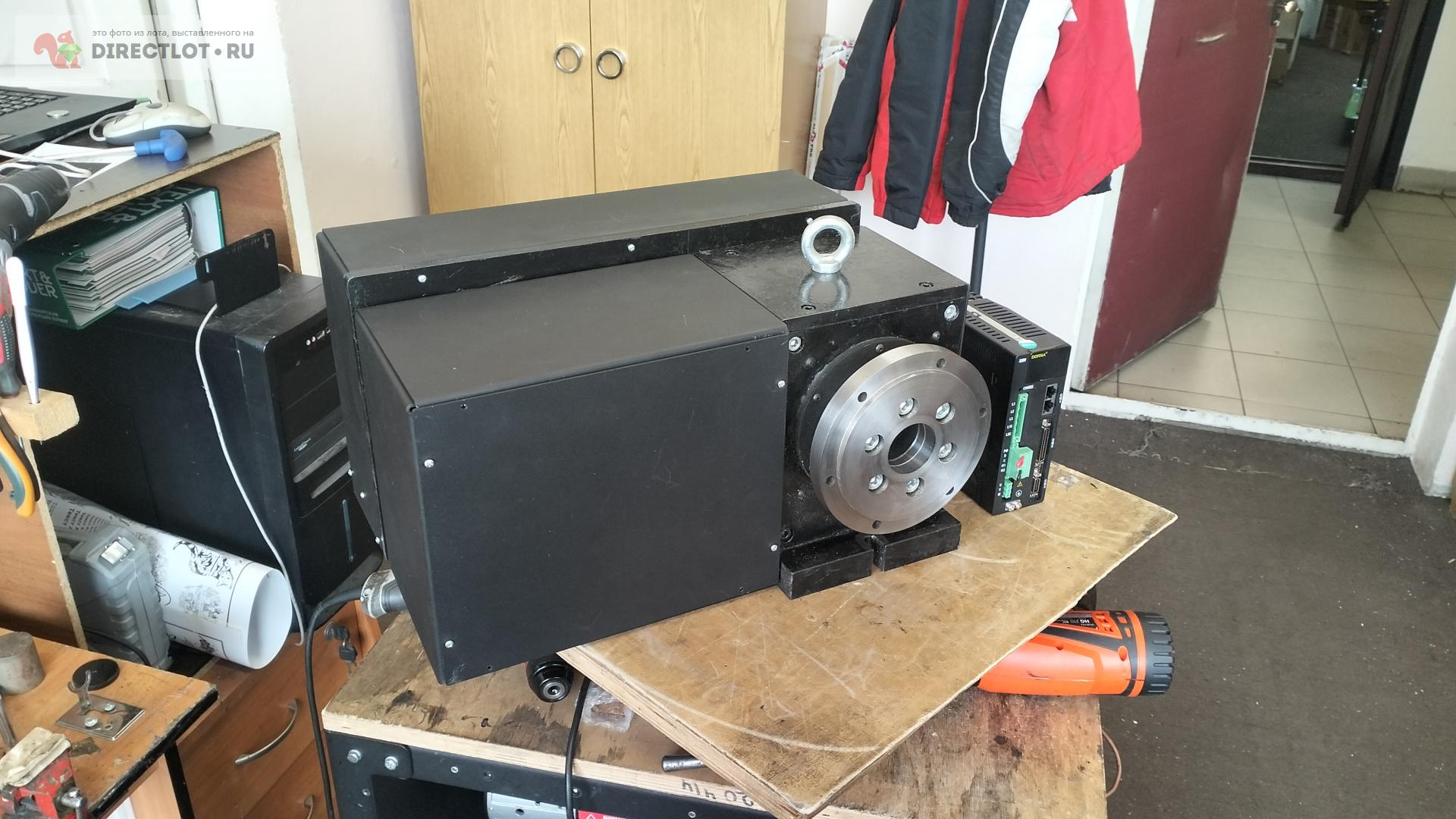

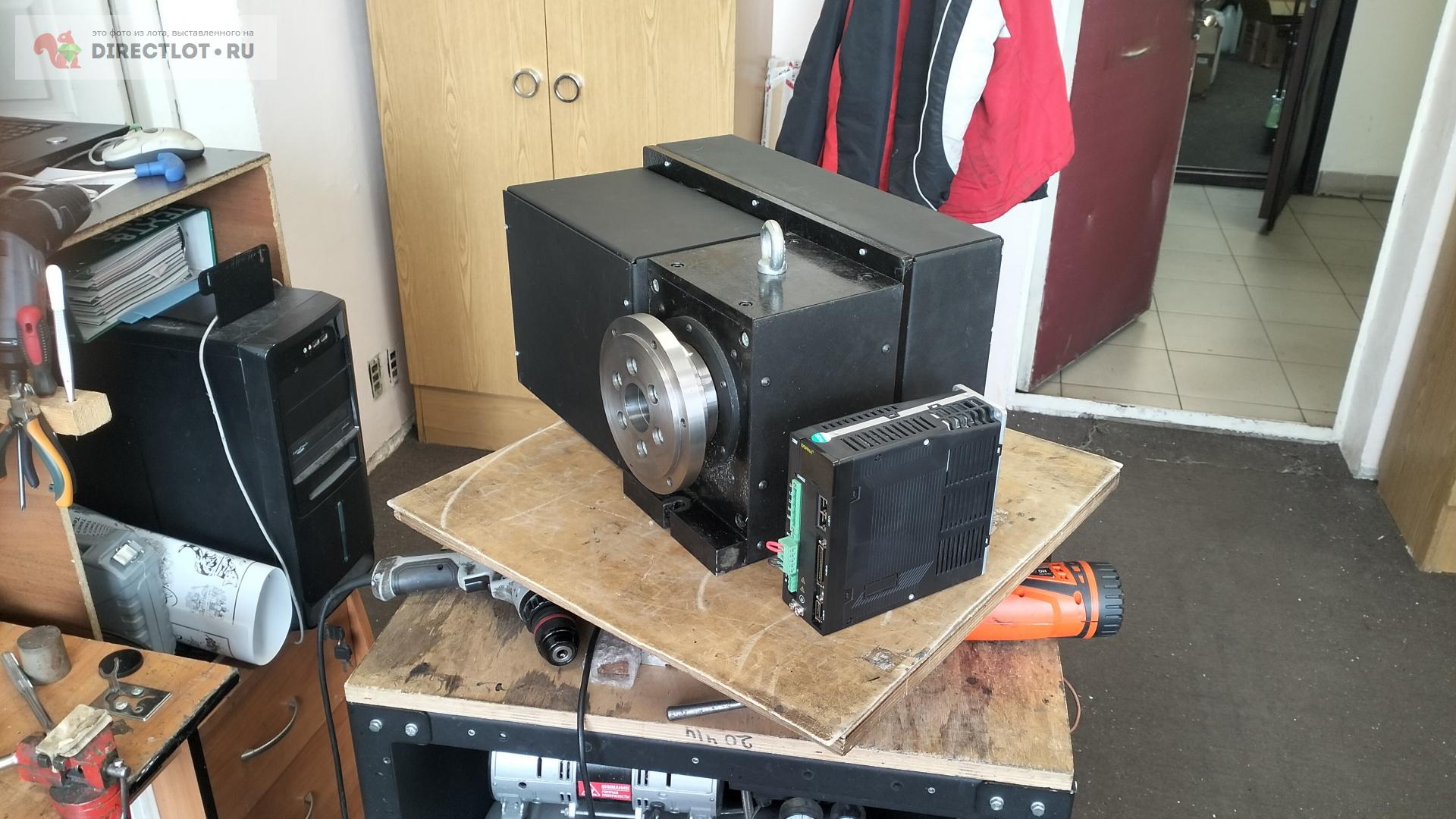

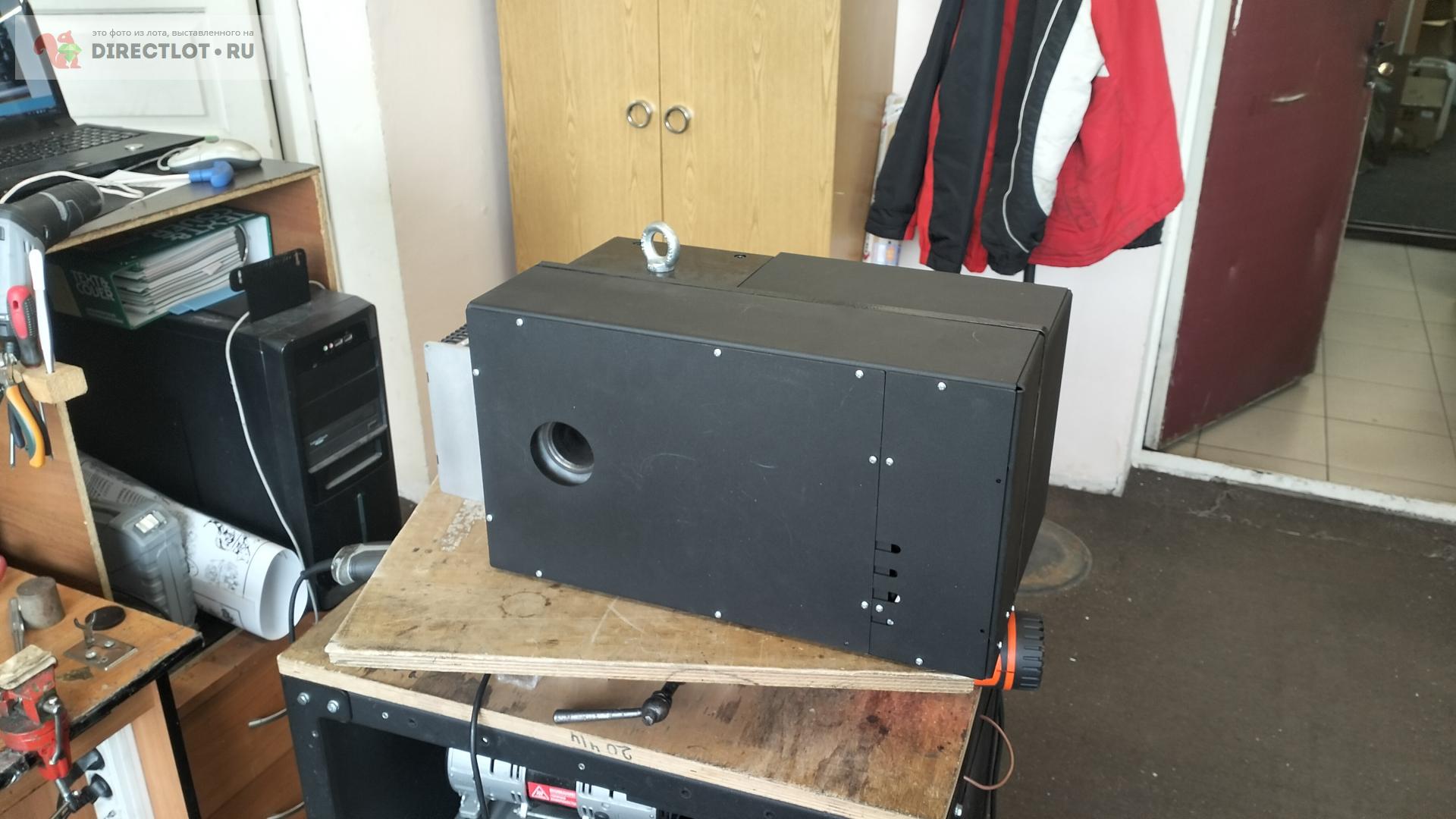

Предсерийный прототип ТФО-160
Характеристики:
Фланец под патрон - 160 мм
Высота центра - 138 мм
Проходное отверстие - 45 мм
Двигатель - Dorna 4,77 н/м (1 кВт)
Передаточное отношение: 2,5:1 и 5:1 (Меняется перекидыванием ремня)
Контроллер - Dorna ESP-B1, (есть документация на русском).
Помогу подключить и нас троить. Для Mach3 есть готовый скринсет. Также есть небольшой опыт со стойкой DDCSV.

Отличия от серийной ТФО минимальны:
1. Спереди, перед подшипником, у серийной стоит сальник, у этой О-ринг. В принципе, справляются одинаково.
2. В серийной, для повышения точности позиционирования на шпинделе стоит энкодер. На предсерийной его нет.
3. Окраска и качество чехлов. На серийной они сварные, на этой - сборные.

Конкретно на этой ТФО делали шкивы для серийных изделий. Видео ее работы:
Нарезание шестерни, сталь 38Х: vkvideo.ru/video-230400516_456239036
Нарезание шкивов, Дюраль Д16Т: vkvideo.ru/video-230400516_456239035
Токарная обработка (проточка и расточка): vkvideo.ru/video-230400516_456239034

К этой ТФО возможно подключение блока управления ТФО, который позволяет управлять ей вручную:
Позиционировать, точить, нарезать шестерни и резьбу.

Также возможна установка энкодера для повышения точности позиционирования до 0.01 градуса, за дополнительную плату.

Вопросы продавцу по этому лоту

ОГМ174

222

2017

вопрос задан

Здравствуйте! Какая точность позиционирования по углу? Есть фото редуктора?

Ответ продавца

Эта модель без энкодера на шпинделе, ее точность позиционирования 0.15-0.2 градуса.
Фото редуктора завтра сделаю и выложу.

За дополнительные 70 тыс могу добавить энкодер на шпиндель, как на серийной модели, тогда будет абсолютная точность 0.02 градуса. Это значит, что полный поворот вне зависимости от количества шагов, вернётся в исходную точку с точностью 0.02 градуса. И каждый шаг тоже будет с точностью 0.02.

Ответ продавца

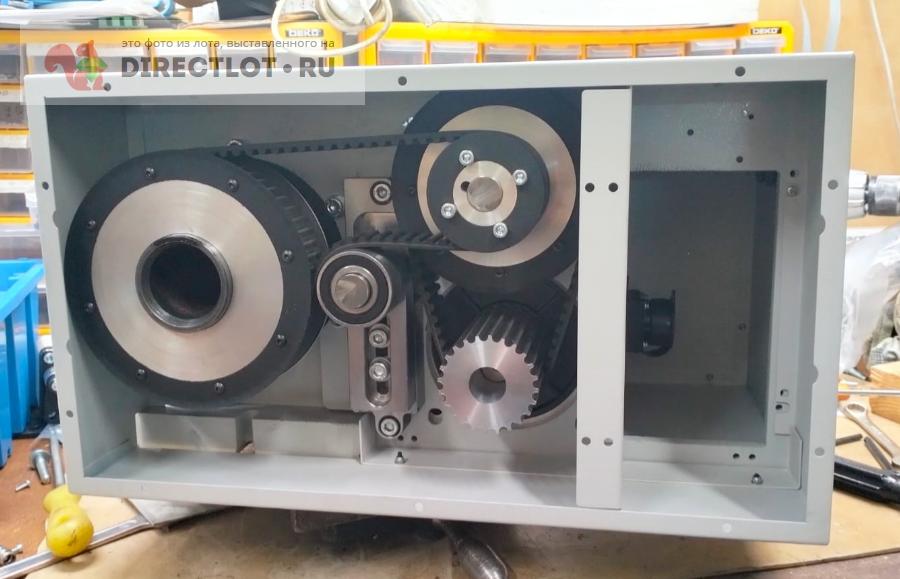

Фото редуктора, как обещал.
На фото ремень на передаче 5:1. Если ремень перекинуть с верхнего шкива на нижний, будет 2,5:1.
Смена передачи занимает примерно 1-2 минуты.

ОГМ174

222

2017

вопрос задан

а сколько будет стоить с точностью 0.001 град. И сколько по времени? Гарантия?

Ответ продавца

Точную стоимость надо считать. По предварительным прикидкам примерно + 100 тыс к серийной версии, а у этой примерно + 150-170 тыс, т.к. для этой модели, кроме прочего придется менять двигатель и контроллер. На серийной модели стоит энкодер на 10 000 строк, что даёт минимальную дискретность 0.01 градус, а по факту 0.015-0.02. Чтобы поднять точность в 10-15 раз, нужен энкодер с соответствующим разрешением, а они и стоят негуманно и не всякий контроллер с таким работать сможет.
Срок примерно 1.5 месяца, чтобы заказать и привезти энкодер, установить, настроить.
Гарантия распространяестся только на серийную модель и составляет 12 месяцев.

Мне всегда хотелось спросить, что вы такое делаете на станках, что вам такая точность нужна? :)
