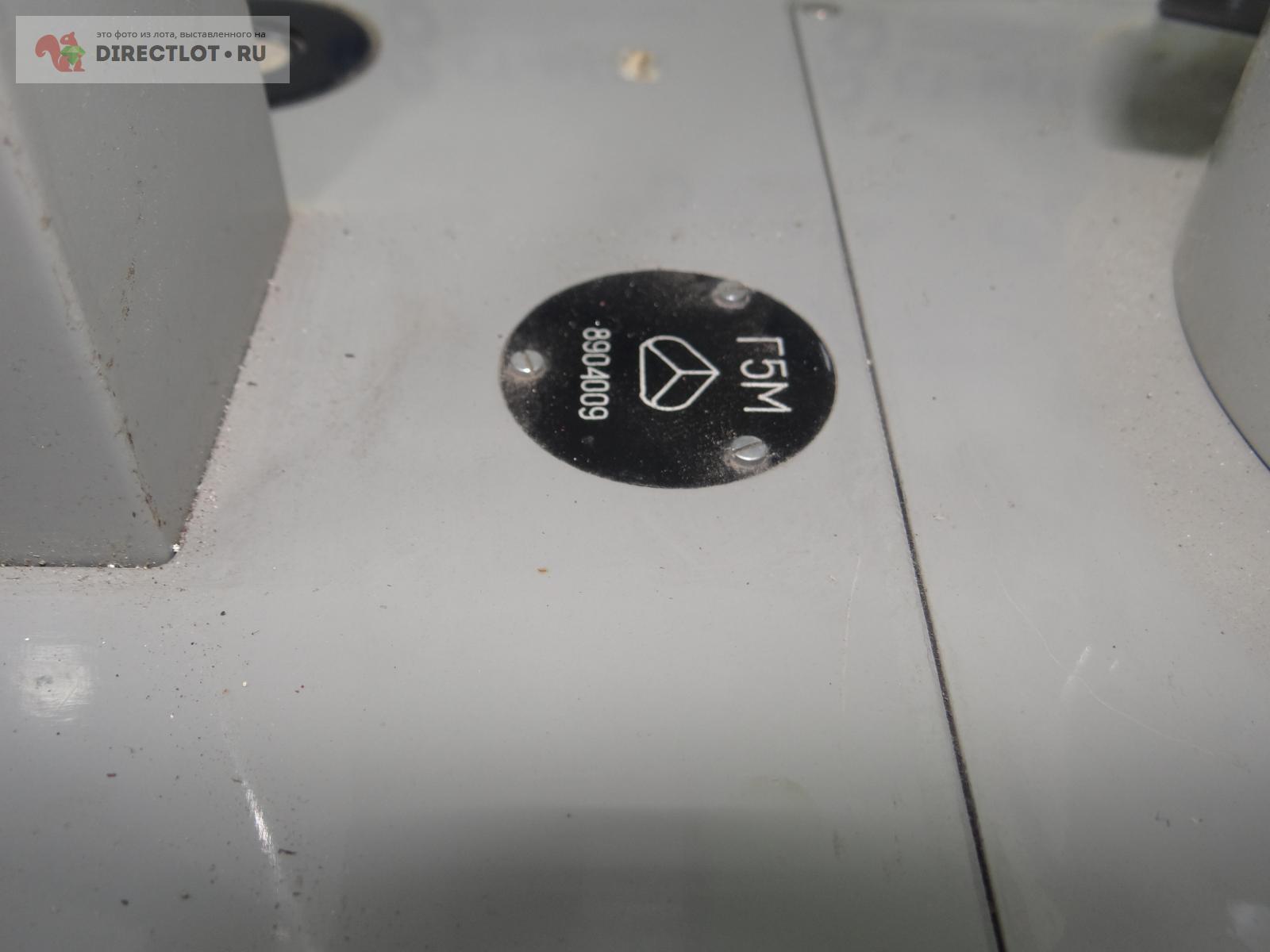

Гониометр Г5М купить

Гониометр Г5М — это лабораторный оптико-механический прибор, предназначенный для измерения углов между плоскими отражающими поверхностями, например, полированными гранями твёрдых тел или гранями стеклянных призм. Используется в поверочных и калибровочных лабораториях, оптико-механической промышленности, метрологических центрах, научно-исследовательских институтах, машино- и приборостроении. С его помощью можно определять показатели преломления и дисперсии прозрачных тел, рассчитывать длину волны спектральных линий, исследовать параметры дифракционных решёток.

Технические характеристики
Параметр Значение
Увеличение автоколлиматора с окуляром-кубом 40×
Фокусное расстояние объектива 400 мм
Световой диаметр объектива 50 мм
Поле зрения автоколлиматора 25′
Предельная разрешающая способность автоколлиматора 3″
Цена деления шкалы оптического микрометра 1″
Цена деления шкалы окуляра Аббе 10″
Допускаемое отклонение при измерении любого углового интервала одним приёмом ±5″
Допускаемое отклонение при измерении пирамидальности граней призм в диапазоне ±5′ 10″
Диапазон измерения горизонтальных углов 0–360 градусов
Диаметр объекта, помещаемого на столик не более 200 мм
Масса объекта, помещаемого на столик не более 8 кг
Высота подъёма столика от нижнего его положения до центра входного отверстия автоколлиматора не менее 32 мм
Расстояние от оси вращения лимба до оправы объектива автоколлиматора не менее 120 мм
Наибольшее расстояние от столика до оси объектива автоколлиматора не менее 30 мм
Габаритные размеры не более 610×260×370 мм
Масса не более 30 кг
Питание от сети переменного тока: (220 ± 11) В или (127 ± 6,35) В, (50 ± 0,2) Гц
Конструкция

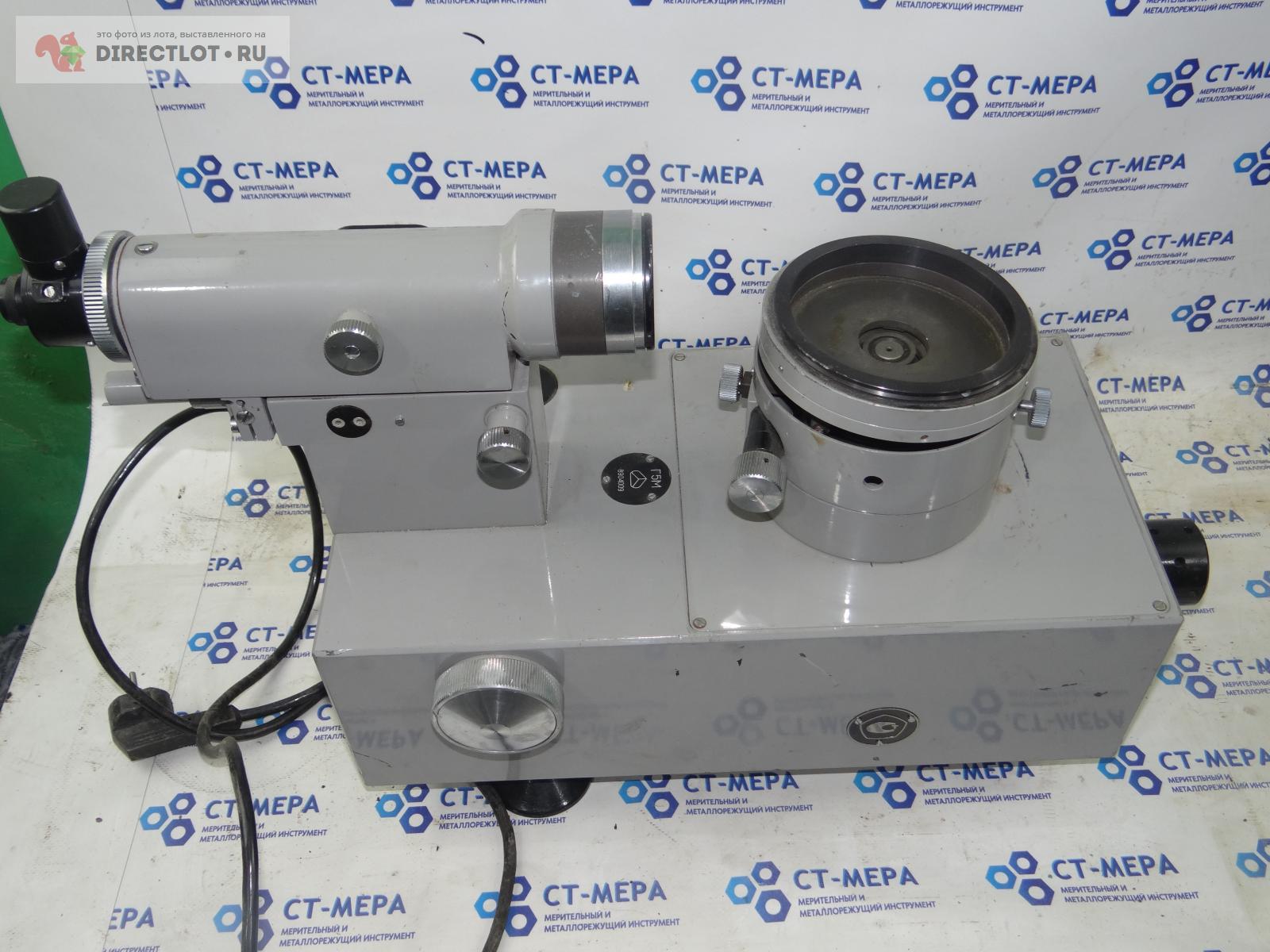

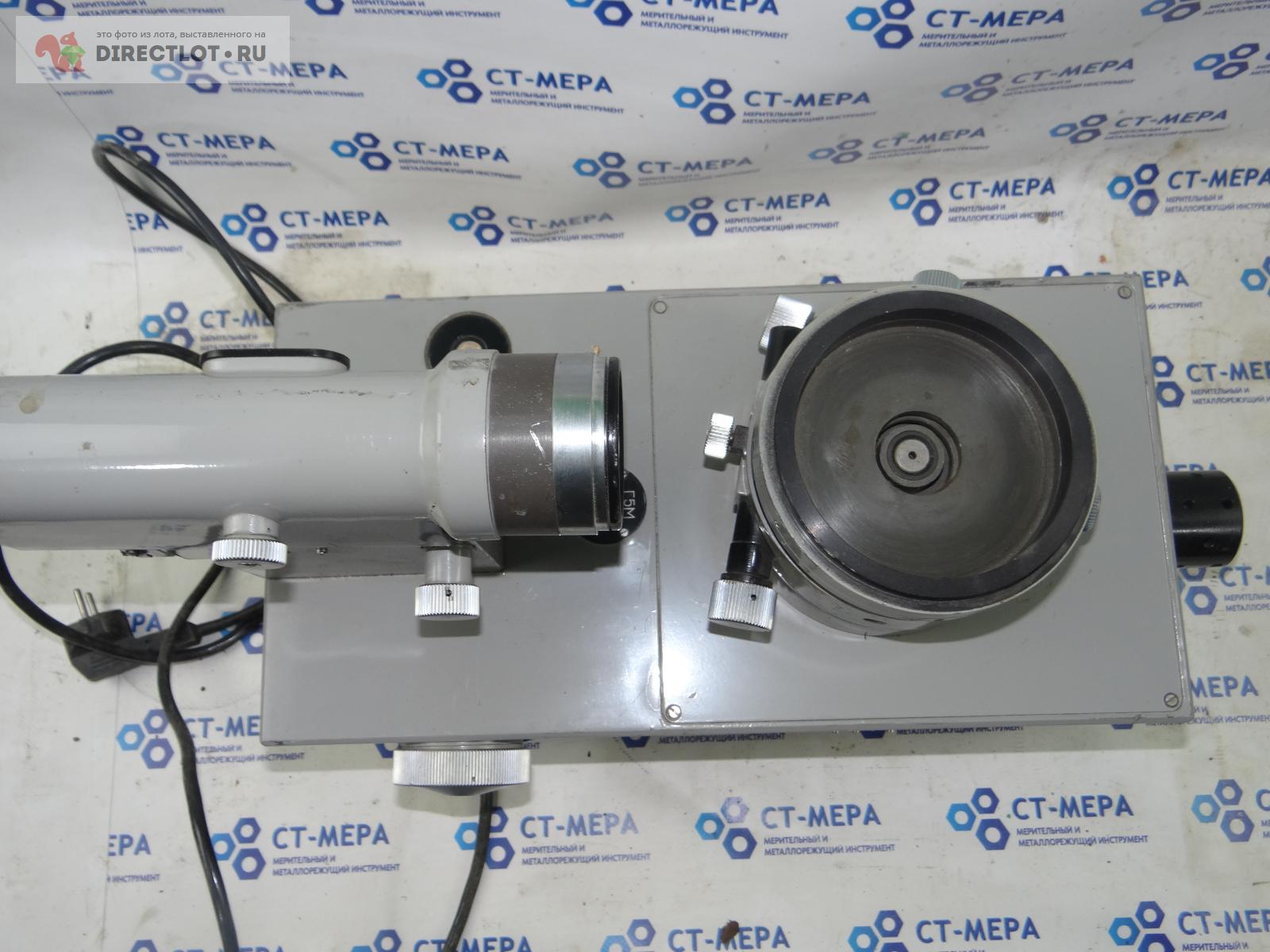

Основные части гониометра Г5М:

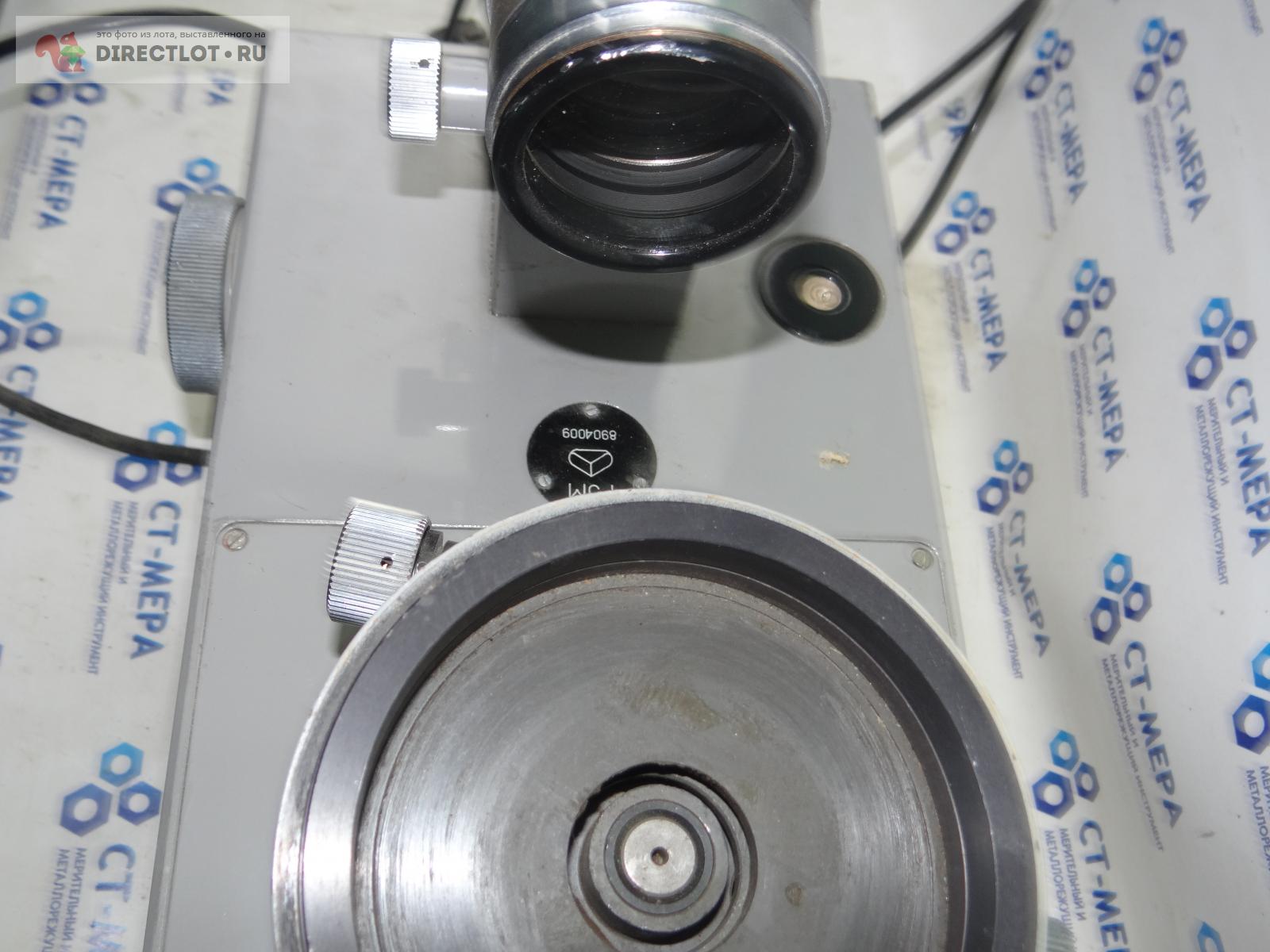

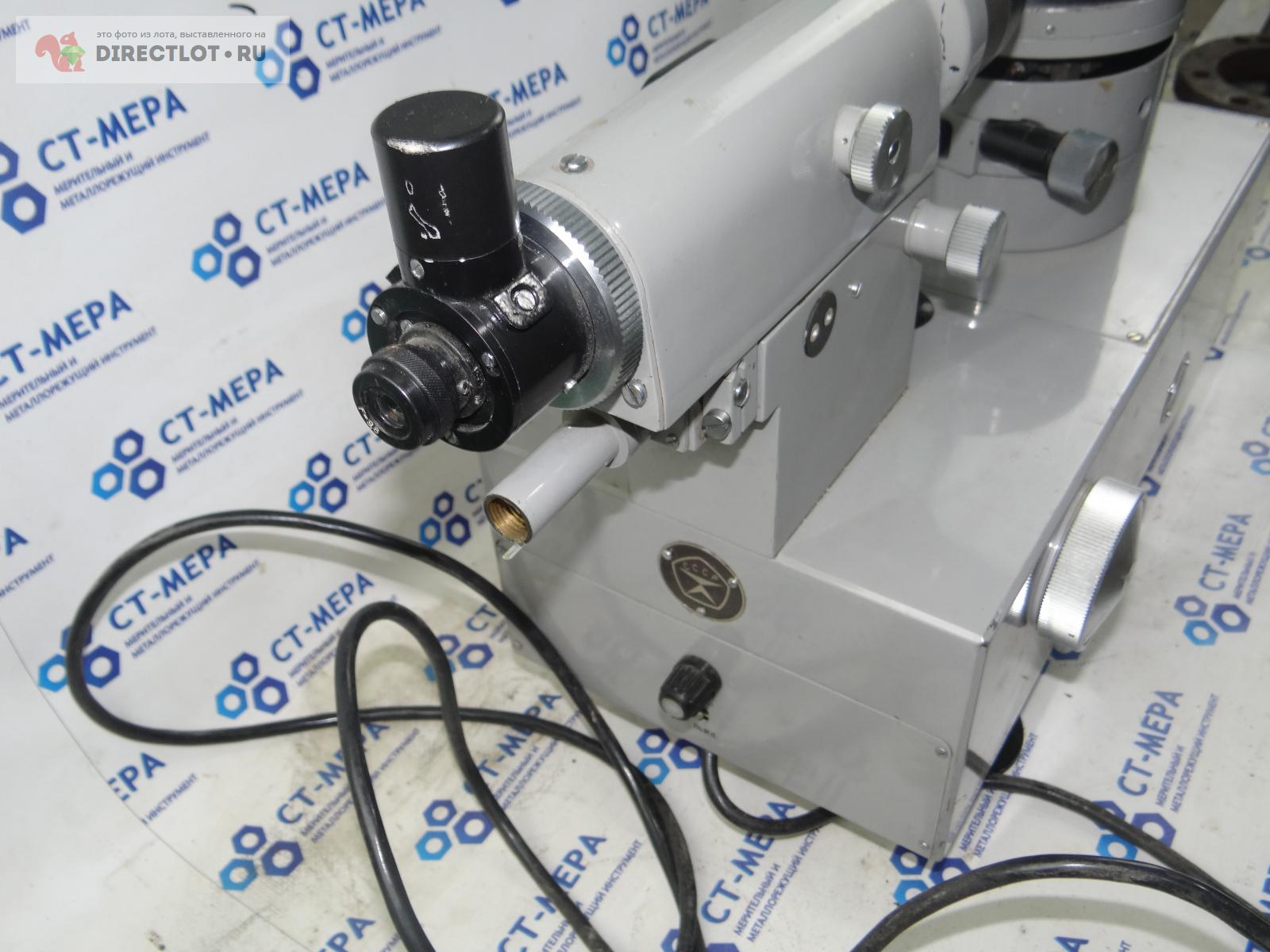

автоколлиматор (телескопическая система с внутренней фокусировкой);
микроскоп;
корпус;
столик с лимбом и осевой системой.

Лимб и столик могут вращаться вручную или с помощью микрометренного винта. Для правильной установки призмы столик можно наклонять по двум взаимно перпендикулярным плоскостям. В отсчётном устройстве есть подсветка, стеклянный лимб, мостик, оптический микрометр и отсчётный микроскоп.

Условия эксплуатации

Для точных измерений прибор должен находиться в сухом и чистом помещении, где влажность не превышает 80%, а также отсутствуют вибрации.
