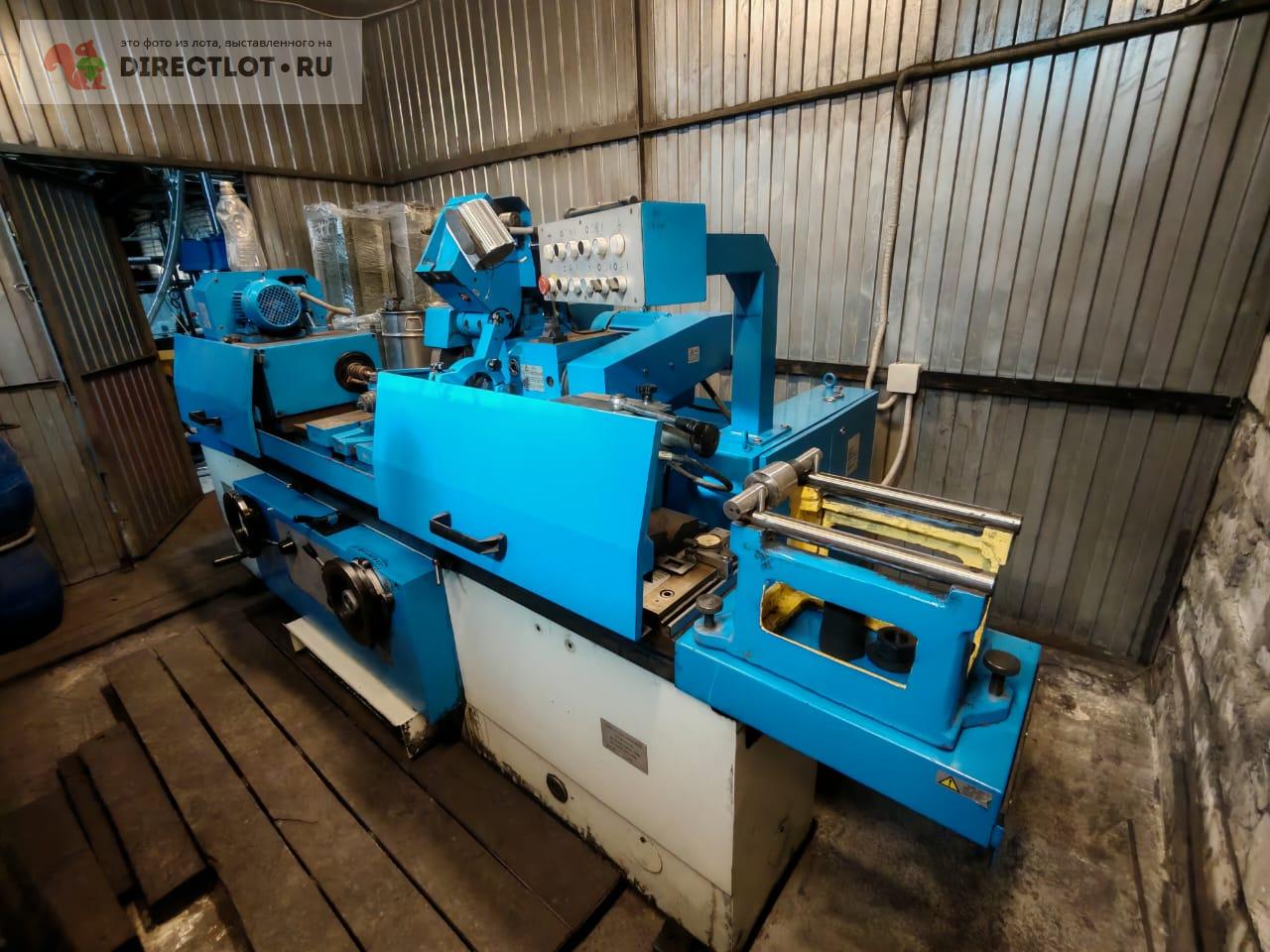

Круглошлифовальный станок Ме1432в купить

Технические характеристики

Основные характеристики:

Высота центров – 180 мм.

Максимальная длина наружного шлифования 1000 мм.

Диапазон наружного шлифования 8-320 мм.

Диапазон внутреннего шлифования 30-100 мм.

Максимальная длина внутреннего шлифования 125 мм.

Максимальный вес обрабатываемой заготовки 150 кг.

Рабочий стол.

Скорость продольного перемещения 0.1-4 м/мин.

Максимальный угол поворота по часовой стрелке 3 град.

Максимальный угол поворота против часовой стрелки 7 град.

Перемещение стола за 1 оборот маховика 6 мм.

Передняя бабка.

Угол поворота 90 град.

Конус шпинделя 4 м.

Скорость вращения шпинделя (без ступенчатая) 26-260 об/мин.

Диаметр 3-х кулачкового патрона 200 мм.

Шлифовальная бабка.

Угол поворота 30 град.

Размер шлифовального круга 300-400х50х203 мм.

Частота вращения шлифовального круга 1648-1881 об/мин.

Линейная скорость круга 35 м/сек.

Ручная подача на 1 оборот маховика: чистовая 0.5 мм. черновая 2 мм.

Максимальное перемещение бабки (включая быстрый подвод и отвод) 270 мм.

Быстрый подвод и отвод шлифовального круга (управляемый гидравлически) 50 мм.

Устройство для внутреннего шлифования.

Скорость вращения шпинделя 10000 об/мин.

Размер шлифовального круга 15х16х5 – 50х32х20.

Задняя бабка.

Конус пиноли 4 м.

Ход пиноли 30 мм.

Мощность.

Шлифовальная бабка 4 кВт, 1440 об/мин.

Гидравлический насос 1.1 кВт, 1440 об/мин.

Передняя бабка 0.75 кВт, 910 об/мин.

Насос подачи СОЖ 0.125 кВт, 2800 об/мин.

Привод внутренней шлифовки 1.5 кВт. 2840 об/мин.

Магнитный сепаратор 0.12 кВт. 1400 об/мин.

Общая мощность всех двигателей 7.595 кВт.

Общая мощность станка 9.5 кВт. 50 Гц.

Габариты.

Габариты станка 3238х1760х1545 мм.

Вес 4000 кг.

Артикул 3682
