АКС (редуктор-коробка передач) на электромуфтах с электродвигателем от токарно-револьверн 1Н325 купить
Лот 1149629, размещён в продажу:
Состояние: Б/У, но работоспособно
Находится в: Тюмень
Цена:
5 000,00 |
|
 |
Купить
Оплата
Наличными при встрече На счёт карты
|
Доставка
Получение при встрече Транспортной компанией
|
|
|
Stass4125
Оффлайн
Из: Тюмень
В системе:
 |
265 |
|
 |
2190 |
|
Эта коробка стоит внутри тумбы станка тумба одновременно является поддоном-картером для масла

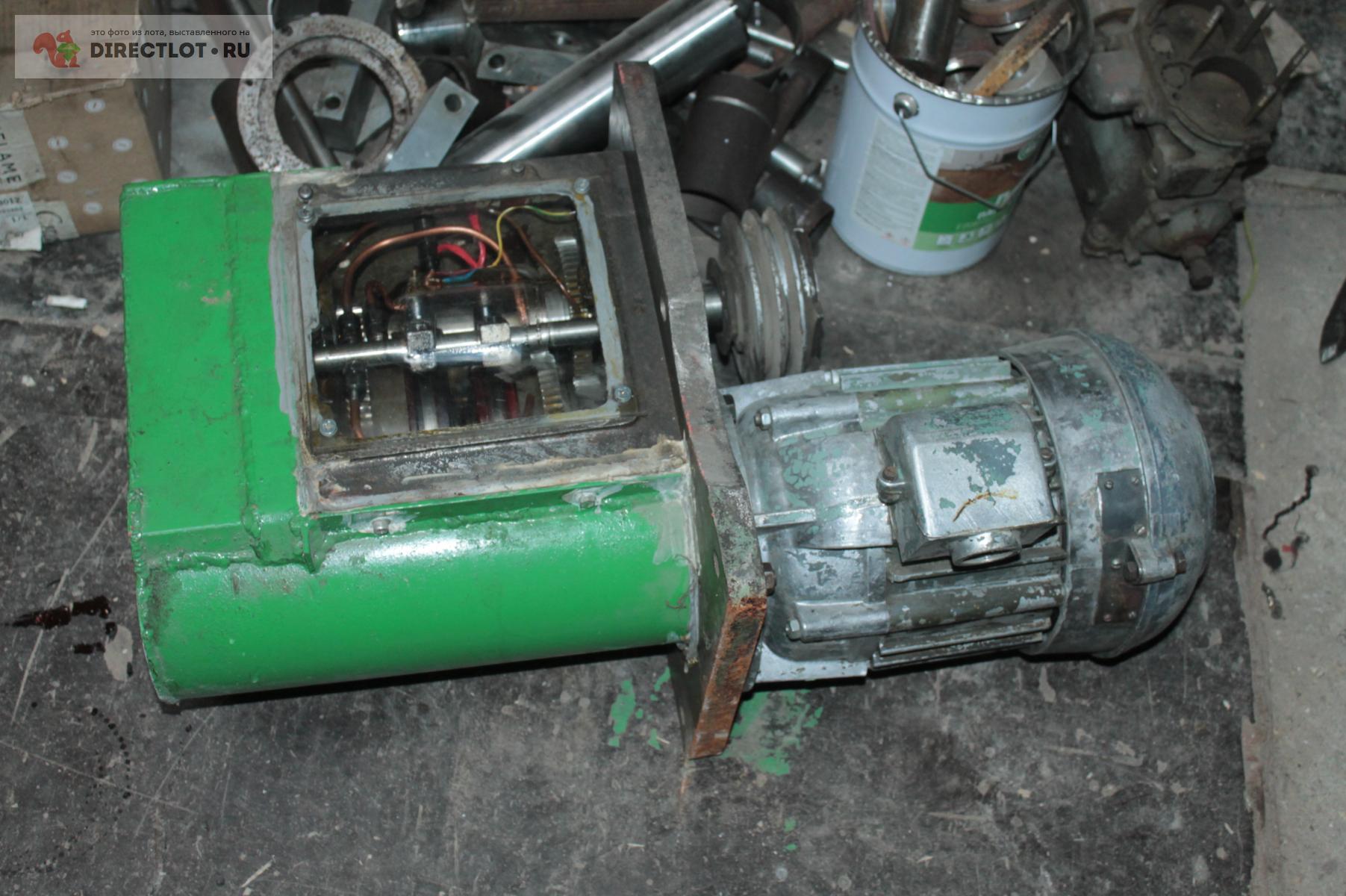

то что зеленое это изготовленный мною картер для коробаса. чтобы можно было подоткнуть автономно к другому станку
лепил это чудо когда не было 380 вольт для 16д25. но опыт не удался электродвигатель 2х скоростной 1500/3000 об мин и его не удалось переключить на 220 вольт через частотник. с тех пол лежит пылится.
Коробас простой на две электромуфты и пару шестеренок которые можно менять местами
за счет 2х скоростей электродвигателя и 2х электромуфт получаем 4 скорости
меняем шестеренки местами получаем еще 4 ( шестеренок вроде было 2 пары.) можно получить 16 скоростей. Есть быстрый тормоз включаем 2 электромуфты одновременно
Ниже из паспорта станка про этот автоматический редуктор
1Н325.
Вращение шпинделя осуществляется от двухскоростного электродвигателя Т42/И-2 (N = 2,6/3 кВт; п = 1420/3000 об/мин),
Вращение шпинделю станка передается при включении электромагнитной фрикционной муфты M1 через зубчатые колеса (рис. 2) 20, 18, сменные зубчатые колеса а и в, шкив 50, клиноременную передачу и шкив 51, укрепленный на шпинделе станка. При включении электромагнитной фрикционной муфты М2 движение передается через зубчатые колеса 20, 18, 17, 15, 16, 19, сменные зубчатые колеса а и в, шкивы 50 и 51. Наличие двух пар сменных обратимых зубчатых колес z = 33 — z = 66, z = 44 — z = 55 и двух электромагнитных фрикционных муфт M1 и М2 в сочетании с двухскоростным электродвигателем позволяет получать четыре ряда частот вращения с четырьмя скоростями в каждом ряду
