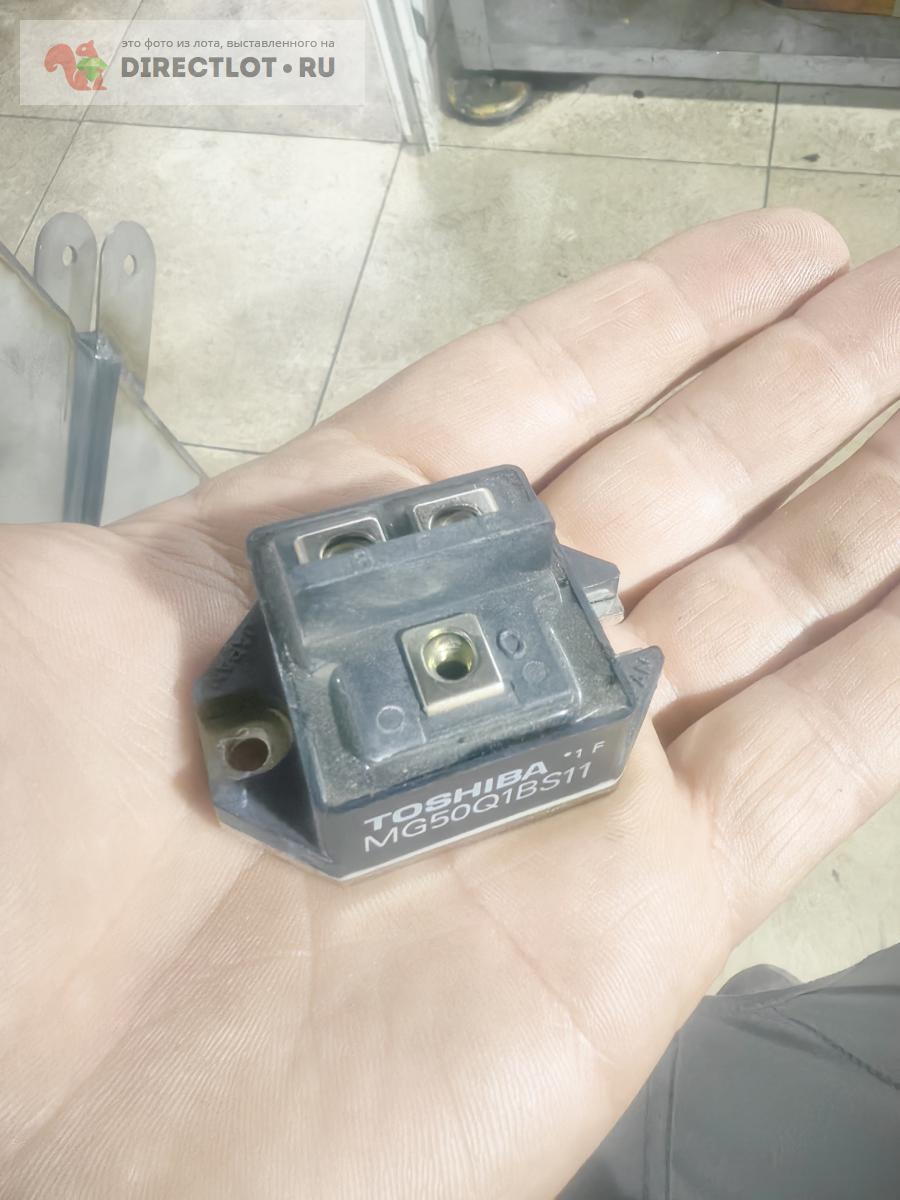

Ребята всем привет! Подскажите пожалуйста что это такое, и не завалялось ли случайно такая штука у кого нибудь? Как я понял она сгорела( Стоит в частотнике YASKAWA 616pc5 18кВт
Не пинайте если не по теме)
|
|
|
Это IGBT Модуль 50 ампер 1200 вольт только вот чем его можно заменить или где найти не понятно(
|
|
Это просто один транзистор igbt, 1200 Вольт, ток на постоянке до 50 Ампер, в импульсе до 100 Ампер.
Вот здесь всё - www.microelectronicash.com/downloads/MG50Q1BS1.pdf
По идее их стоит 6 штук? Вроде бы и занимался немного в свое время, но такой одиночный вижу впервые, обычно стоят модули с парой транзисторов, получается меньше подключений.
Не сочтите за рекламу))), у меня есть один модуль новый, остался от ремонтов Триол, SKM150GB12T4 IGBT 1200В 150А, пара транзисторов в одном корпусе.
Если хотите найти такой же, то единственная мысль - ищите на таобао б/у , но это только через посредников насколько я в курсе. В наших магазинах, что-то мне не попалось такое.
А к стати откуда мысль что он не рабочий? Смотрю Вы как-то неуверенно об этом написали.
|
|
|
Нашел его схему, это транзистор эмитер база коллектор, эмитер звонится как короткое между коллектором, чего быть не должно исходя из гугл информации, есть похожие модули, но они как я понял с управлением затвором 5 контактные, а этот 3 контактный, он стоит перед силовым тиристорным мостом
|
|
|
Между К и Э звониться не должен.
А модули эти 5 контактные, там скорее всего просто два транзистора. Ну или что-то добавлено, и у многих есть отдельно затвор и эмиттер для управления, отдельные тонкие выводы, а не как у Вашего все под болт.
И базы у игбт нет, это затвор. Он этим и отличается от классического транзистора, в нем совмещены биполярный и полевой транзисторы.
|
|
|
Все понял) пойду другой частотник искать)
|
|
|
